StockerYale用于制作光纤光栅的Lasiris相位掩模板

sungn

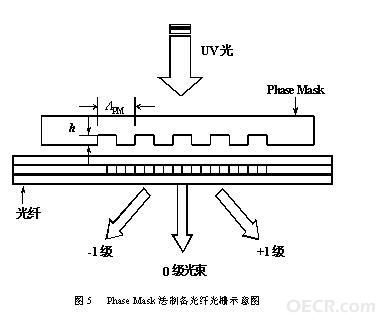

相位掩模板（Phase Mask）其实质就是一个在石英衬底上制作的位相光栅，可以通过对入射光的位相调制，衰减或消除零级衍射，并提高某一衍射级次的衍射效率。用相位掩模板制作光纤光栅的原理就是，用UV光照射相位掩模板，然后利用衍射光束之间的干涉，在掩模板后面形成周期的光强分布，从而在光纤的纤芯引起周期性的折射率调制。如图所示。


Lasiris是世界上第一个使相位掩模板商业化的公司，1999年被实力雄厚的StockerYale收购，并得到了更大的发展。其特点包括：
一是制作工艺采用全息记录的方式而不是电子束刻蚀的方式，减少了由于“接缝误差”引起的旁瓣效应。
二是基底材料采用熔融石英，损伤阈值比较高（一般情况下都要比照射的激光光强要大），减少了PM由于照射光强过强而损坏的可能性；而且熔融石英对PM工作波长的光吸收小，透过率高，使得PM不至于由于吸收过高而损坏。综上，如果不是机械损伤，PM也就不存在使用寿命的问题。
三是长PM可以做的较长，最长可达120mm。

Stockeryale相位掩模板包括：

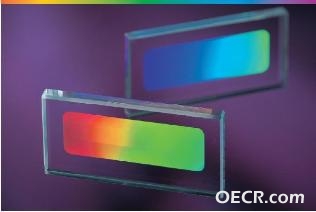

1、矩形相位掩模板

主要参数说明：
工作波长        190 - 800 nm
PM周期         400 - 1200nm，此范围之外也可定制
基底/窗口尺寸   17.2 x 24.5 mm / 10 x 20 mm
                        17.2 x 38.1 mm / 10 x 34 mm
                        17.2 x 50.8 mm / 10 x 45 mm，可定制
啁啾范围(啁啾)    0.03 nm/cm - 40 nm/cm
损伤阈值        优于1 J/cm^2（248nm，50Hz脉冲光的光强）
衍射效率        0级衍射<=3 % , ±1级衍射>=33 %
                        0级衍射<=1.0 % ，±1级衍射>=35 %
AR coating       可选
楔形角          < 30 arcsec
衬底材料        熔融石英

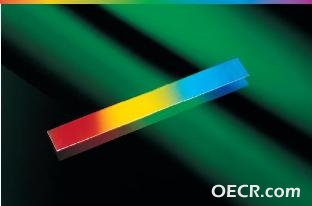

2、长相位掩模板

主要参数说明：
工作波长           190 - 800 nm
PM周期            600 - 1200 nm，此范围之外也可定制
基底/窗口尺寸      17.2 x 127.0 mm / 10 x 120 mm
                            17.2 x 152.4 mm / 10 x 140 mm
啁啾范围 (啁啾)      0.03 nm/cm - 30 nm/cm
损伤阈值           优于1 J/cm^2（248nm，50Hz脉冲光的光强）
衍射效率           0级衍射<=5 % , ±1级衍射>=30
AR coating            可选
楔形角             < 30 arcsec
衬底材料           熔融石英

FBG的应用：
&#8226; 色散补偿
&#8226; 密集波分复用DWDM
&#8226; 窄带滤波
&#8226; 增益平坦的EDFA
