自制C封装LD测试座，已上传内部结构图

弥勒 · 发表于 2010-7-7 09:22:09

本帖最后由弥勒于 2011-3-9 16:08 编辑

用于测试C封装LD

弥勒 · 发表于 2010-7-7 09:37:04

本帖最后由弥勒于 2011-3-9 15:26 编辑

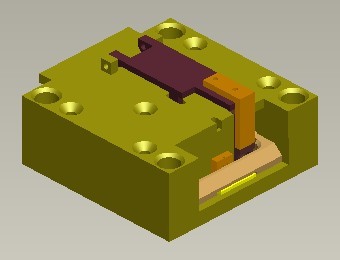

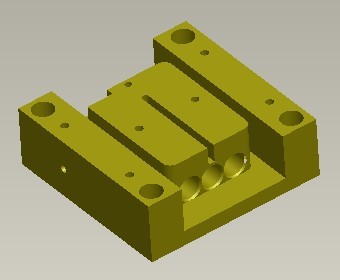

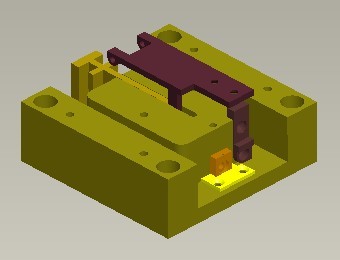

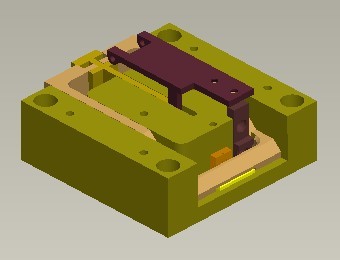

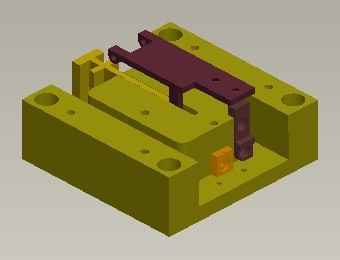

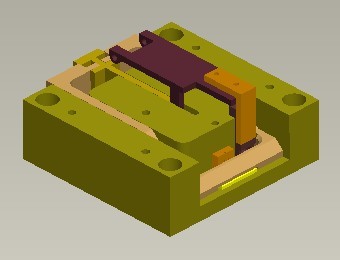

用手推后面的铜块，前面的测试阴极会被顶起，然后是LD压条会被顶开。放入LD，松手的时候LD压条弹回夹紧LD，然后测试阴极会下压压住阴极。刚找到以前的模型，传上来给大家看看。

yy482 · 发表于 2010-7-11 22:34:33

没看明白

yy482 · 发表于 2010-7-11 22:35:14

多个角度再多拍些照片压

laser2k · 发表于 2010-7-19 16:16:47

看不太清楚，确实应该多角度拍个照片

再也不能这样 · 发表于 2010-7-19 17:44:55

本帖最后由再也不能这样于 2010-7-19 17:47 编辑

很有心思啊，真是好员工。

laserfan · 发表于 2010-8-4 08:38:14

考虑的真全面. 好员工,学习的榜样!!!

liluplanet · 发表于 2010-8-23 16:01:38

提示: 作者被禁止或删除内容自动屏蔽

弥勒 · 发表于 2010-8-24 08:13:17

哈哈，内部不带TEC，可以装在下面，再一起装在一个大散热器上。在LD附近有一个孔，可以插NTC进去。配上温控电路就可以实现恒温了。比较适合来料检验。

niwota0412 · 发表于 2010-9-4 11:57:25

哈哈，认识一下啊，最近在做一个25W的LD驱动，还要带制冷，真实头疼！交流下啊！
QQ:410982728 邮箱：linxiaolong0412@163.com

ha128 · 发表于 2010-10-1 16:21:27

好大的块头用料猛啊

浮云 · 发表于 2010-11-19 17:23:48

有几点不好;
1.看图片像黄铜，不是紫铜。热传导系数太小
2.夹具表面未处理，铜易氧化。时间长了氧化层会加大热阻
3.你这个夹具想测8W,应该能测。测试是否准确就另当别论了
4.没加TEC和热敏电阻是个很大的缺陷，但采用脉冲电源的话就起死回生了
5.电极引线外观还有很大提升空间
6.飘带的夹紧方法看不清，就不做评价了
7.热沉怎样锁紧也看不清，也不评价了

整体来说测小功率的激光器还是比较实用的，很不错！
