请问从这张图上能看出哪些像差

超少 · 发表于 2010-8-14 21:50:13

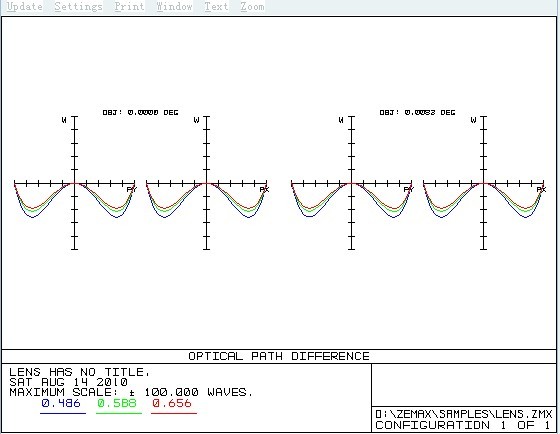

这是我画的卡塞格林系统的OPD图，我不大看得懂它表示了什么，请各位大侠帮忙看看，谢谢

超少 · 发表于 2010-8-14 21:51:06

主要是它表示了有几种像差，大概有多大

小小叮当 · 发表于 2010-8-15 21:15:40

波相差大约50个波长
当然也有色差这个我不会看
轴外视场和轴上视场像质一样

超少 · 发表于 2010-8-15 21:22:04

请问波像差是如何看出来的，横坐标有五格？

小小叮当 · 发表于 2010-8-15 21:58:34

这个其实和wavefront map 是一回事（分析-wavefront）纵坐标是波相差，横坐标不是你说的意思，比如说像面是一个口径10的圆斑点，那么最边上表示r=5处的波相差，中心表示r=0处的波相差

超少 · 发表于 2010-8-16 10:53:11

那怎么会说有50个波长的波像差呢，怎么看呢，照您说的纵坐标表示波像差，那也应该只有两格多一点，就算一格表示10个，那也就是20多个波像差吧？？？请教

zsj.552nt · 发表于 2010-8-16 11:12:45

纵坐标一格表示20 waves.

超少 · 发表于 2010-8-16 12:45:20

谢谢，明白了，谢谢
