麻烦高手告知我如何优化

joyinmay · 发表于 2010-12-7 20:40:45

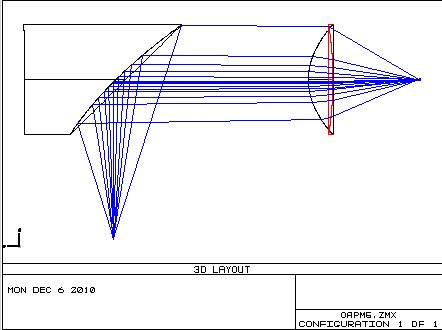

光学系统入上图，其中离轴抛物面反射镜实现准直，透镜实现汇聚。
其中，光源到反射镜的距离是105mm,反射镜到透镜的距离是140.9mm，透镜的厚度是17。反射镜和透镜的焦距是91。

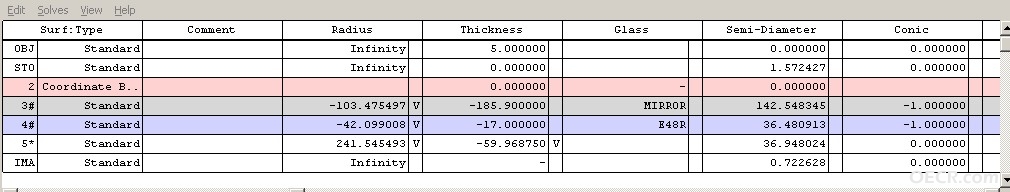

我设置的数据如下：

其中设定了
第2个面的y轴偏移量是变量，反射镜和透镜的曲率是变量，到相面的距离是变量。
但是不能达到我要的效果

还有一个问题是因为第2个面有偏移了，所以反射镜与透镜的距离就不能保持140.9了，这个要怎么弄啊？

有没有高手教教我啊？

joyinmay · 发表于 2010-12-7 20:47:57

没人看，自己来顶一个。

legendlyy · 发表于 2010-12-8 10:31:19

关键看坐标轴的方向是否沿光轴

z1206l · 发表于 2010-12-9 19:12:32

回复 joyinmay 的帖子

参数可以固定的啊。

hanqi_999 · 发表于 2010-12-26 11:46:50

这个设计应该是不需要优化设计吧，根据费马原理就可以求出透镜的一个面型为平面其中一个面型为二次曲面，其中conic=-n的平方

hanqi_999 · 发表于 2010-12-26 12:27:50

本帖最后由 hanqi_999 于 2010-12-26 12:54 编辑

ifantasy · 发表于 2010-12-27 14:58:34

楼上这位好像在群里见过？

hanqi_999 · 发表于 2010-12-27 19:35:23

回复 ifantasy 的帖子

那个群我不在任何群里

xiandongjiang · 发表于 2010-12-27 21:02:27

这个问题有点儿深度

xiandongjiang · 发表于 2010-12-27 21:02:32

这个问题有点儿深度

hanqi_999 · 发表于 2010-12-27 21:16:00

Iris_1017 · 发表于 2010-12-29 17:21:29

回复 hanqi_999 的帖子

哇塞，好强大啊
