基于stack工艺技术的63nm制程内存芯片

[复制链接]
发表于 2010-12-28 10:16:31 | 显示全部楼层 |阅读模式

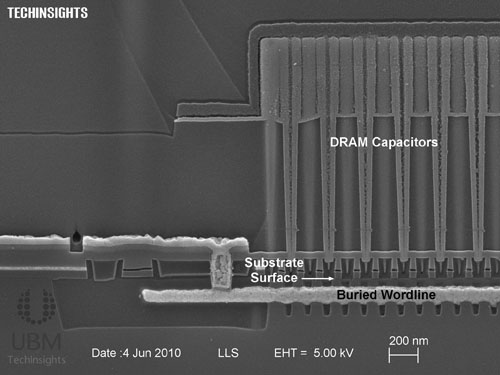

当年Winbond生产的奇梦达stack process内存芯片实物结构 尔必达的stack process便是继承自奇梦达。图中可见深沟电容结构位于控制晶体管的上方,而不是传统Trench process的晶体管下方。
