zemax的光线入射面和像面如何设置在光学系统以外

sss668800 · 发表于 2011-4-12 16:06:08

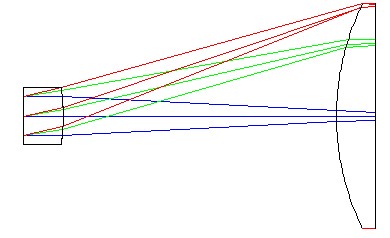

别人设计的目镜的入射面和像面都是在光学系统之外，中间就是个目镜。

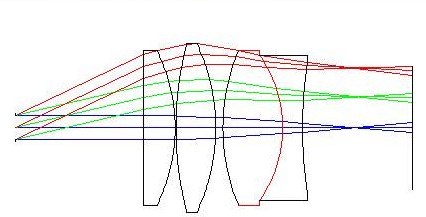

而我的就是在第一个面和最后个面上，这个貌似不对啊（如图）

请问如何设置？STO、IMA我都尝试更改过了，还是不行，还有layout图中settings里面first surface项选0怎么选都选不中，选好了确认又变成1了。那个最后个曲面选择最后一个或是倒数第二个都一样。这是咋回事啊？

z1206l · 发表于 2011-4-12 22:05:52

houshannanhai · 发表于 2011-4-12 23:09:11

第一幅图在STO后的面为目镜
IMA在最后一个镜面之后

sss668800 · 发表于 2011-4-13 10:07:03

houshannanhai 发表于 2011-4-12 23:09
第一幅图在STO后的面为目镜
IMA在最后一个镜面之后

不错，不过我把STO和IMA的厚度也设置成了Infinity了啊！结果还是没有将光线显示在STO和IMA两面，光线还是在目镜上。
后来是过了，将Infinity改为具体的数字就可以了，如10mm
不过第一个图那个师傅当时设置的也是Infinity啊！

gylx1206 · 发表于 2011-4-13 11:02:33

sto面和镜片第一个面之间应该有间隔的，看你的好像是sto和镜片第一个面重合了。至于像面，你在后面多加几个面，设上间距，应该就可以看出来了。

houshannanhai · 发表于 2011-4-13 11:22:20

回复 sss668800 的帖子

你方便发你的zemax给我吗？
我看看说不清

sss668800 · 发表于 2011-4-13 16:21:44

本帖最后由 sss668800 于 2011-4-13 16:40 编辑

回复 houshannanhai 的帖子

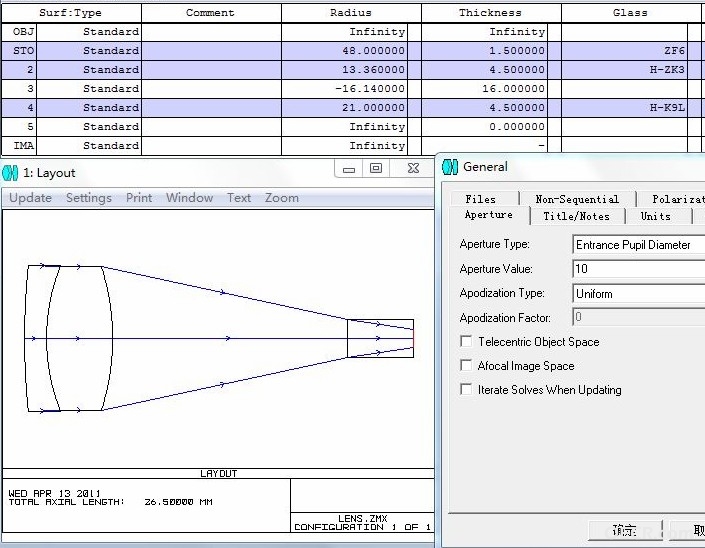

非常感谢回复，我截了个图：

那个书上写的入瞳直径4mm，但是我设置成10mm都觉得镜片太胖了，这个入瞳直径多大合适可以计算吗？还是就只能根据需要

houshannanhai · 发表于 2011-4-14 09:54:52

回复 sss668800 的帖子

我没看见你的镜片的半径值（不是曲率半径，而是表征镜片大小的半径）一般来说，镜片的半径值是根据光束的宽度所决定以保证边缘光线能通过光学系统你可试着手动设置镜片大小在semi-diameter那里

xianren · 发表于 2011-4-14 16:57:09

看你搞得这么累,直接发设计要求过来,我给你搞定好了.

like860620 · 发表于 2011-4-15 17:11:31

你第5个后面没这只。点CTRL+M试试

like860620 · 发表于 2011-4-15 17:11:50

你第5个后面没设置。点CTRL+M试试

sinychen · 发表于 2011-4-15 20:31:54

学习吧·····
