光谱仪设计求助

earthen · 发表于 2011-5-5 16:35:20

要设计一个光谱仪光学系统。
参数如下
CCD参数：像元数2048*2048，像元尺寸：7.4*7.4μm，有效感光面16.67*16.05mm；
望远物镜口径：100mm；
波长：400-900nm；
光谱分辨率：5nm。
我现在得出了一些参数，用CT结构反射镜焦距42mm
光栅用1200线/mm 闪耀波长500nm 光谱范围 250-1200nm 这个是我找了一个现有的，光栅是应该根据资料自己计算参数还是从现有的找个合适的？
我的问题是我把这些输入到zemax中，但是3D草图根本没法看，不知道是哪里的问题。

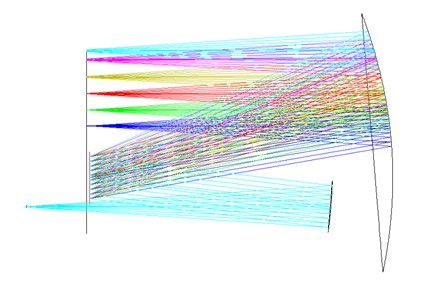

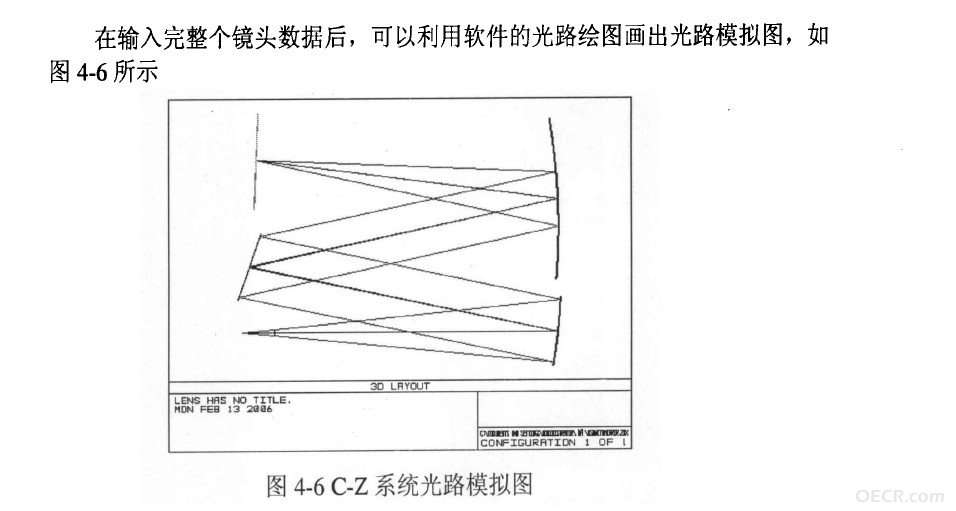

想要得到这样的结果，但是自己的图太烂了。
请问是那里的问题

phoenixzqy · 发表于 2011-5-5 22:54:59

离轴三反系统我设计过。

geoffrey924 · 发表于 2011-5-6 15:05:49

你的系统没什么问题吧？把口径自定义好，再在画图的时候把边缘不显示

hanqi_999 · 发表于 2011-5-6 22:55:31

hanqi_999 · 发表于 2011-5-6 22:55:39

yujun5 · 发表于 2011-5-10 09:48:19

画图的时候注意离轴量和偏转角度的设定以及影响

sn-nn · 发表于 2012-1-6 14:12:28

lz能把你的这个系统发给我借鉴一下吗？谢谢~~邮箱是shengnannn123@126.com

houshannanhai · 发表于 2012-8-22 14:54:11

我之前光谱仪的设计大家可以交流一下我的QQ号是24267992 加的时候请注明一下

lily25 · 发表于 2012-8-23 09:10:42

tongtai · 发表于 2013-1-8 11:16:56

我也想知道
