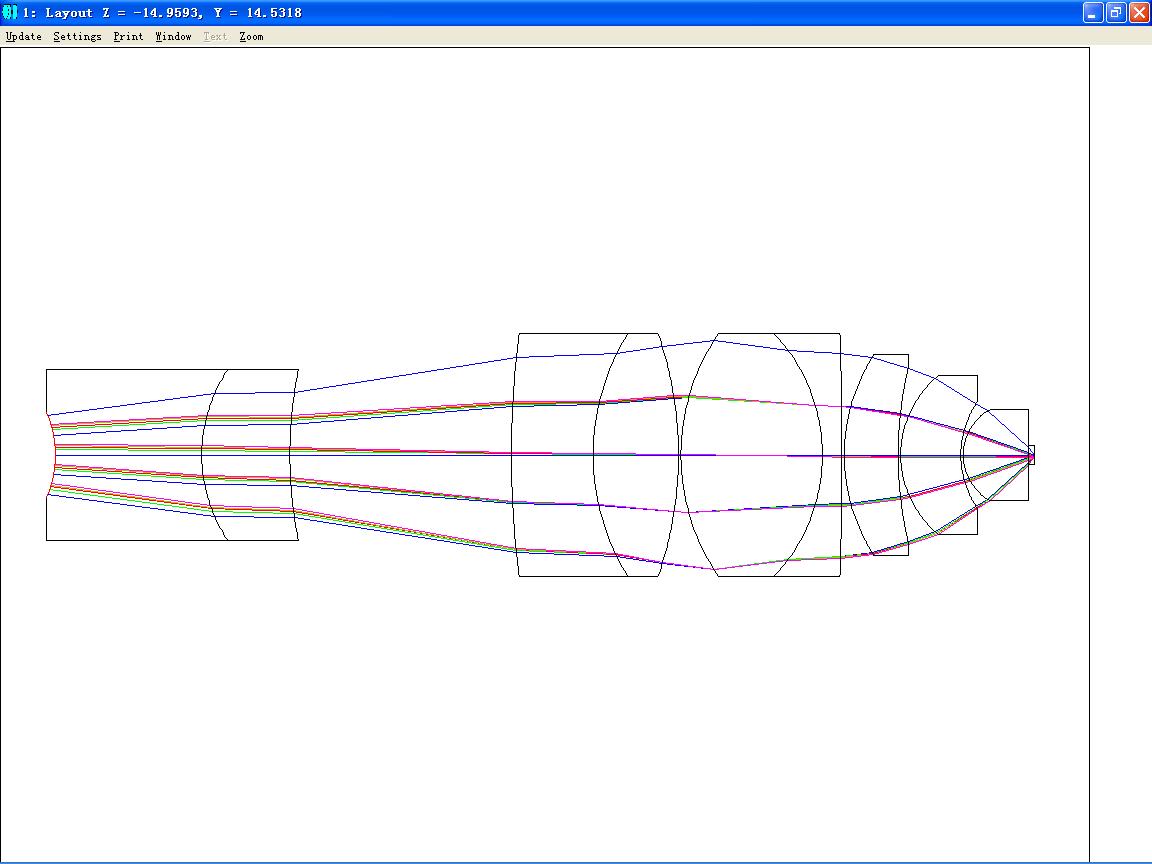

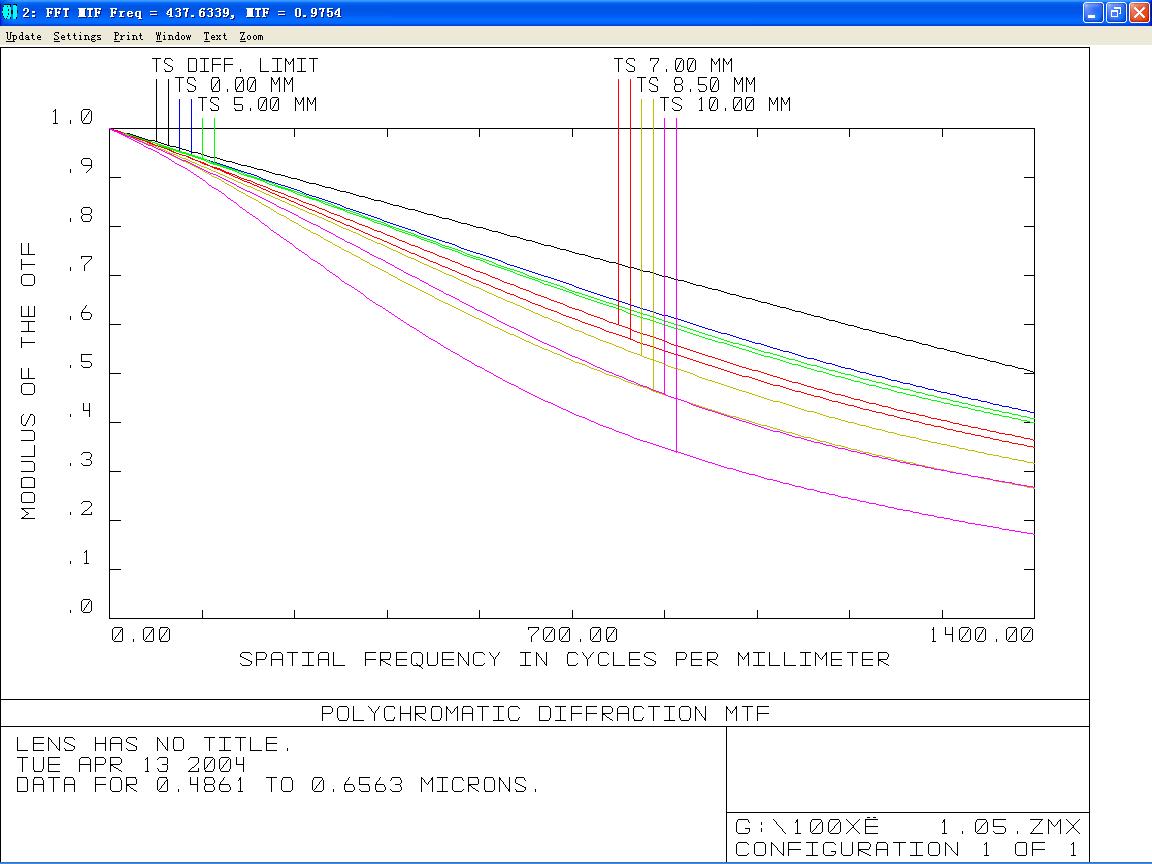

可用于金相,晶圆检查的NA=1.05的100X水浸物镜,请大家提些建义

wushenjian

<img src="data/attachment/forum/dvbbs/2004-4/20044139637957.jpg" border="0" onload="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onmouseover="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.style.cursor=\'hand\'; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onclick="if(!this.resized) {return true;} else {window.open(\'data/attachment/forum/dvbbs/2004-4/20044139637957.jpg\');}" onmousewheel="return imgzoom(this);" alt="" />
<img src="data/attachment/forum/dvbbs/2004-4/20044139749110.jpg" border="0" onload="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onmouseover="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.style.cursor=\'hand\'; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onclick="if(!this.resized) {return true;} else {window.open(\'data/attachment/forum/dvbbs/2004-4/20044139749110.jpg\');}" onmousewheel="return imgzoom(this);" alt="" />

zta

<P>不错啊，不过系统最好反过来算！</P>

wushenjian

<P>请问国内做显微镜设计的多吗?以后多交流交流,国内显微镜在加工方面差距比较大,真正做复消色差的好像很少,对吧,张先生</P><P>自报家门,我在舜宇做显微镜</P>

zta

<P>的确不多，我在宁波，以后我们可以多联系。</P>

OPTICMOUSE

<P>我在东利来见到过一只150倍的复消色差水镜！！！</P><P>你这只是无穷远金相吗？</P>

suncongxiu

我知道,那是一个老师傅设计的,具体情况是:

1,NA约为1.2

2,14片镜片

3,两组含CAF2的三胶合

4,前片是凸弯月胶合半球

综合是:成像很好,生产成本太高,加工太难,售价很高,非一般工厂能生产

IRAQ

凸弯月胶合半球！佩服！佩服！

wushenjian

弯月胶合半球,一般情况下是弯月采用高折射,半球采用冕牌玻璃,它们共同构成近不晕透镜,有利于消像差,但加工复杂,两者的胶合很难,重光以前做过类似的镜头,12PIECE/8GROUP,合格率比较低,我们这还是老实点生产半球型的吧,吃过一次亏了,

前几天对该镜头镜片重新布局优化,依然9PIECE,NA=1.1,零视场传函接近极限,各公差还可以

qianhw

的确不错！

wushenjian

以数值孔径表示的显微镜在设计无限远物镜时,对孔径的确定通常是定

入瞳直径或相对孔径,通常是先有NSinU换成U再换成tgU,有时会出现手

边没有计算器,则很难计算,这时可以通过传函理论值来确定数值孔

径,MTF=0.63(采样频率为1000NA),比如说40X的数值孔径为0.65,当采样

频率为650LP/MM时,它的理论传函为0.63.

上面的回贴只是一个引子,下面要提出的是关于显微镜的消色差,半复消

色差,复消色差的设计标准(思路).请同行批评提意见,如合适可以提交

显微镜标准委员会

长期以来我国在显微镜方面对消色差,半平场,平场方面有国家标准,但

对消色差,半复消色差,复消色差的设计标准一直没有定量判断依据,只

是提出消二级光谱,操作性比较差,我根据设计经验(以40X及以上的高倍

为例),作为高倍低档物镜消色差,设计传函(采样频率为1000NA)在没用

超低色散材料时,很难超过0.53,中档物镜[半平场,半复消色差,布局在

原消色差基础上加一片(100X)或不加(40X),不用超低色散材料]时很难

超0.58,我提出的建议是以0.52和0.57为界限,零视场传函在0.52和0.57 之间为半平场半复消色差,在两端为消色差和平场复消色差,我提的想法

请大家批评之,丰富之,谢谢!

关于显微镜的共轭距有195和无限远两种,而无限远标准则是国家标准为 F物镜*倍率为250,而通常使用的是东利来生产的181,通常情况下它们的设计难度,加工难度差不多,只是厂家炒概念,用户通常可以要求厂家改变辅助物镜,将共轭距改成可变的,这样一来既拥有无限远物镜的功能,又拥有195的低售价,这样的系统我司的XY系列就是应客户需要改成的

zz0216

恩 还算可以，就您图上的镜片形状来讲，最后一片在磨边定心这道工艺事可能会有点难度，如没有好的机械结构和手段，并且该组可能会带如很大的杂散光。同时第四片可能远远厚度/外经超1：10，光圈在我公司加工是会严重变形的。这在高倍镜头中一般会影响象质的（当然要公称分析改面才能确定）。并且现在的生物机的物镜好象在设计时象方视场一般为22。并且也不知道您的波长怎么设置的。并且我看四大家的水浸物镜如果是长距的NA为1.0，短的我没注意看。我有一个自由工作距离不小于1.5NA1.0的。10/6.

个人观点，可以经常联系

zz0216

恩 还算可以，就您图上的镜片形状来讲，最后一片在磨边定心这道工艺事可能会有点难度，如没有好的机械结构和手段，并且该组可能会带如很大的杂散光。同时第四片可能远远厚度/外经超1：10，光圈在我公司加工是会严重变形的。这在高倍镜头中一般会影响象质的（当然要公称分析改面才能确定）。并且现在的生物机的物镜好象在设计时象方视场一般为22。并且也不知道您的波长怎么设置的。并且我看四大家的水浸物镜如果是长距的NA为1.0，短的我没注意看。我有一个自由工作距离不小于1.5NA1.0的。10/6.

个人观点，可以经常联系
