膜系设计求助

greenhaw · 发表于 2011-8-11 21:33:11

帮忙设计个膜系，H Ta2O5， L SiO2，要求T 30度内790-950nm10%，谢谢了。

wazxq · 发表于 2011-8-12 09:06:48

10% 要求误差多少，这个应该交给软件就可以了

zunxiu0214 · 发表于 2011-8-12 16:49:28

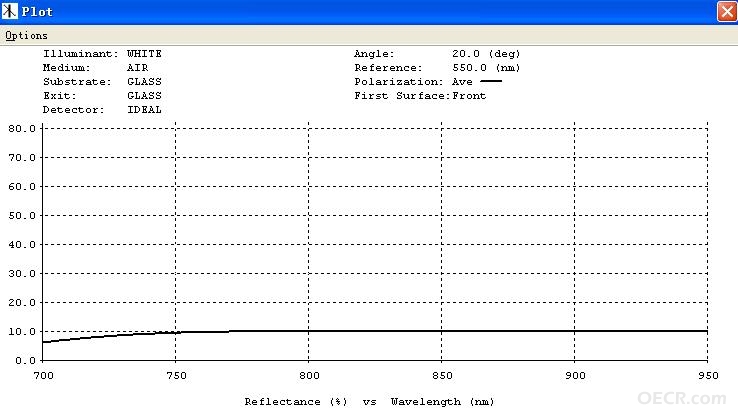

Reference Wavelength (nm): 880
Incident Angle (deg): 15

Layer Material Thickness (nm) Thickness
Air
1 SiO2 121.64 0.13822556
2 ta2.24 135.66 0.1541588
3 SiO2 159.79 0.18158243
4 ta2.24 91.39 0.10384983
5 SiO2 147.15 0.16721208
6 ta2.24 97.39 0.11066877
7 SiO2 145.16 0.16495121
8 ta2.24 98.72 0.11218619
9 SiO2 150.79 0.17135048
10 ta2.24 93.23 0.10594346
11 SiO2 120.41 0.13682456
Substrate B270-1.52
參考一下
如有異請連絡

greenhaw · 发表于 2011-8-13 00:17:40

谢谢，代入TFC看了你的设计，不太好，thanks all the same。

pfc537 · 发表于 2011-8-13 21:51:09

要20多层哦

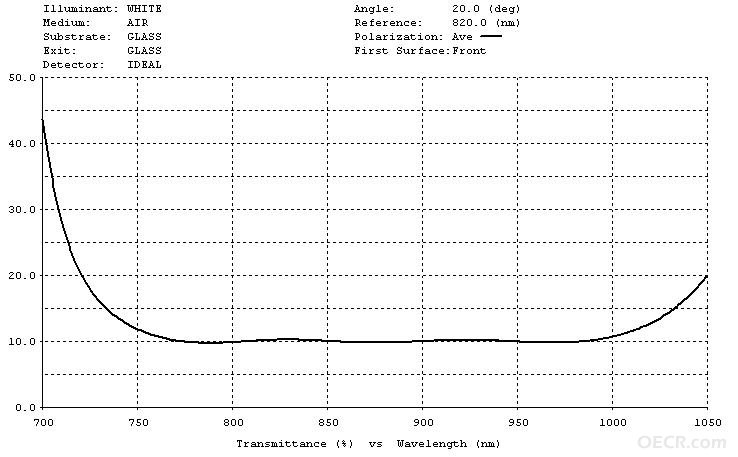

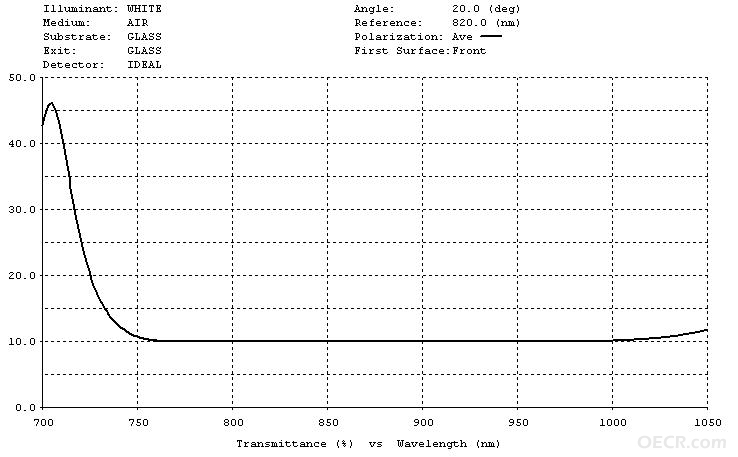

pfc537 · 发表于 2011-8-13 22:02:05

greenhaw · 发表于 2011-8-14 10:01:03

pfc537 发表于 2011-8-13 22:02
123

pfc兄弟设计的还不错，就是材料n值跟我用的不太一样
能否把你设计时用的continuous-target分享一下

HGcoating · 发表于 2011-8-22 15:35:52

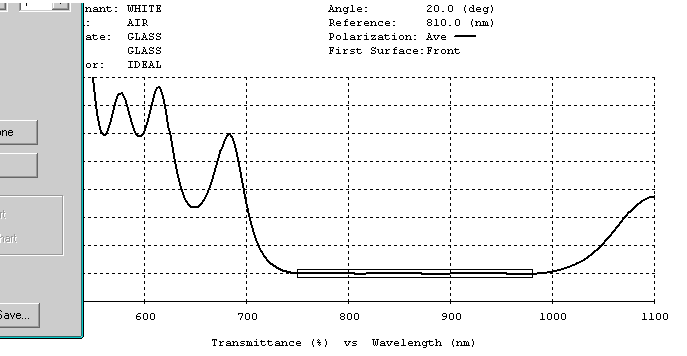

不知道这个行不行

16层的　
TA2O5-13    167.68
SIO2-2    　　　　　154.51
TA2O5-13    126.87
SIO2-2    　　　　　214.17
TA2O5-13    105.81
SIO2-2    　　　　　154.77
TA2O5-13    100.67
SIO2-2 　　　　　 152.36
TA2O5-13    99.75
SIO2-2    　　　　　151.10
TA2O5-13    98.54
SIO2-2    　　　　　146.82
TA2O5-13    89.52
SIO2-2    　　　　　 97.92
TA2O5-13    66.14
SIO2-2    　　　　　280.38

HGcoating · 发表于 2011-8-22 15:37:48

18层

TA2O5-13    177.57
SIO2-2    163.18
TA2O5-13    123.51
SIO2-2    212.37
TA2O5-13    115.89
SIO2-2    163.65
TA2O5-13    105.42
SIO2-2    158.27
TA2O5-13    103.46
SIO2-2    156.25
TA2O5-13    101.94
SIO2-2    151.45
TA2O5-13    91.63
SIO2-2    102.25
TA2O5-13    71.63
SIO2-2    140.77
TA2O5-13    98.60
SIO2-2    196.75

greenhaw · 发表于 2011-8-22 21:23:38

HGcoating 发表于 2011-8-22 15:35
不知道这个行不行

16层的　

谢谢，16层的还不错。

john03062003 · 发表于 2011-8-22 23:27:33

TA2O5    15.00
SIO2    113.39
TA2O5    32.32
SIO2    150.69
TA2O5    32.50
SIO2    94.41
TA2O5    189.20
SIO2    73.31
TA2O5    37.95
SIO2    139.28

cxm05371 · 发表于 2011-8-26 21:42:24

学习了
