跪求高手指点远光灯罩的设计

Michaelzcb

本人是结构工程师，跪求高手指点远光灯罩的设计：
要求：
1。能在1英里(即1.6公里）远的夜间清楚看到较强光点---（1.6公里是参照旧产品的性能说明，旧产品空间高是用插机灯，现在空间低是用SMT灯，发光角度120度，5个分别发不同的光）。
2。不希望不能从灯罩外表面清楚地见到机器内部，需要采用内表面晒纹或者加细微特征打乱视线。
具体见附件图片。
如果有高手愿意做，我们公司可以外发给他，联系qq:437678700。

stevenwu

这么远，那只能加透镜，让出射的光线尽量平行，也就是发散角尽量接近0度。

xianren

1。能在1英里(即1.6公里）远的夜间清楚看到较强光点
2。不能从灯罩外表面清楚地见到机器内部

很熟悉的要求,也很可笑,盲目要求是无法做出好产品的.

Michaelzcb

xianren 发表于 2011-9-9 14:09
1。能在1英里(即1.6公里）远的夜间清楚看到较强光点
2。不能从灯罩外表面清楚地见到机器内部

谢谢评论。
第一点是产品的与用途决定了的---目前搞市场的都要求产品尺寸小，好看，才好卖。
第二点，只是希望通过一些席位特征打散 人的视线。
可否提供实质性的建议，或者提供透镜设计资料？谢谢！

Michaelzcb

stevenwu 发表于 2011-9-9 13:46
这么远，那只能加透镜，让出射的光线尽量平行，也就是发散角尽量接近0度。

多谢！我从事产品结构十年，但就是没有光学设计经验。可否分享透镜设计资料？

Michaelzcb

xianren 发表于 2011-9-9 14:09
1。能在1英里(即1.6公里）远的夜间清楚看到较强光点
2。不能从灯罩外表面清楚地见到机器内部

也许不能达到那么远，但是同行的类似产品确实是标榜1mile.
但人家的空间比我高出不少。

且听风声

Michaelzcb 发表于 2011-9-9 14:48
也许不能达到那么远，但是同行的类似产品确实是标榜1mile.
但人家的空间比我高出不少。

我是刚毕业2个月滴光学工程师，以我的观点，楼主的要求用一个准直透镜或者反光杯应该能实现吧，看楼主的结构设计了个曲率半径2.8的透镜，不知道是什么材料还有多厚，这些对光束准直影响很大，楼主是随便设置滴么还是怎么弄出来滴？

Michaelzcb

且听风声 发表于 2011-9-10 00:05
我是刚毕业2个月滴光学工程师，以我的观点，楼主的要求用一个准直透镜或者反光杯应该能实现吧，看楼主的结 ...

谢谢评论！
我是来学习的。
2.8是我随便设置的，模拟个样子。准直凸镜是什么样子的，大概要多高的空间？我们空间不够，要求尺寸小，所以目前用的是SMT LED，没有空间用插机LED。
光学软件比如Zemax，lighttool在软件市场有买吗？好学不？

Michaelzcb

且听风声 发表于 2011-9-10 00:05
我是刚毕业2个月滴光学工程师，以我的观点，楼主的要求用一个准直透镜或者反光杯应该能实现吧，看楼主的结 ...

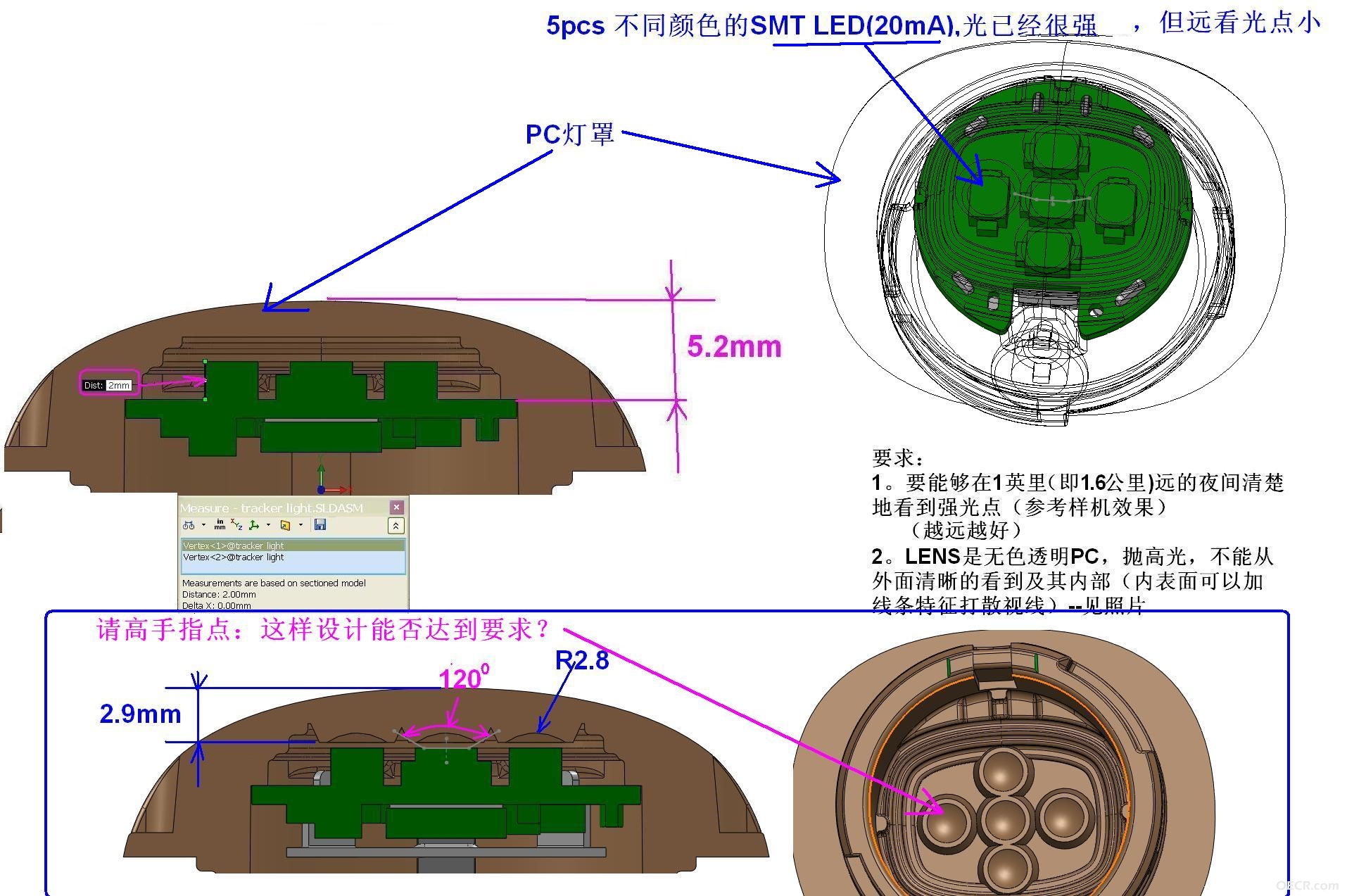

不知道是什么材料还有多厚，-----PC料，目前允许的最大高度只有2.9mm，见顶部附件图片。
我画的R2.8mm凹面能把光线变成平行光，并适当增加光斑吧？
欢迎给出建议！

且听风声

Michaelzcb 发表于 2011-9-10 10:03
不知道是什么材料还有多厚，-----PC料，目前允许的最大高度只有2.9mm，见顶部附件图片。
我画的R2.8mm凹 ...

透镜和灯壳是连在一起滴么，还是单独透镜 再是空气，再是灯壳？这两款软件其实都不难！关键是看你如何设计了，软件只是工具而已！准直镜就是把发散光变成平行滴！

Michaelzcb

且听风声 发表于 2011-9-10 10:47
透镜和灯壳是连在一起滴么，还是单独透镜 再是空气，再是灯壳？这两款软件其实都不难！关键是看你如何设计 ...

只要不影响发光强度和距离，希望透镜和灯壳连在一起，产品太小多一个零件怕不好装配或过不了可靠性测试。

Michaelzcb

Michaelzcb 发表于 2011-9-10 15:52
只要不影响发光强度和距离，希望透镜和灯壳连在一起，产品太小多一个零件怕不好装配或过不了可靠性测试。

当然只要效果好，实在要拆件也没办法
