打标控制卡激光开关输出５Ｖ电压是什么?

tscygy · 发表于 2011-11-5 20:17:30

本帖最后由 tscygy 于 2011-11-5 20:22 编辑

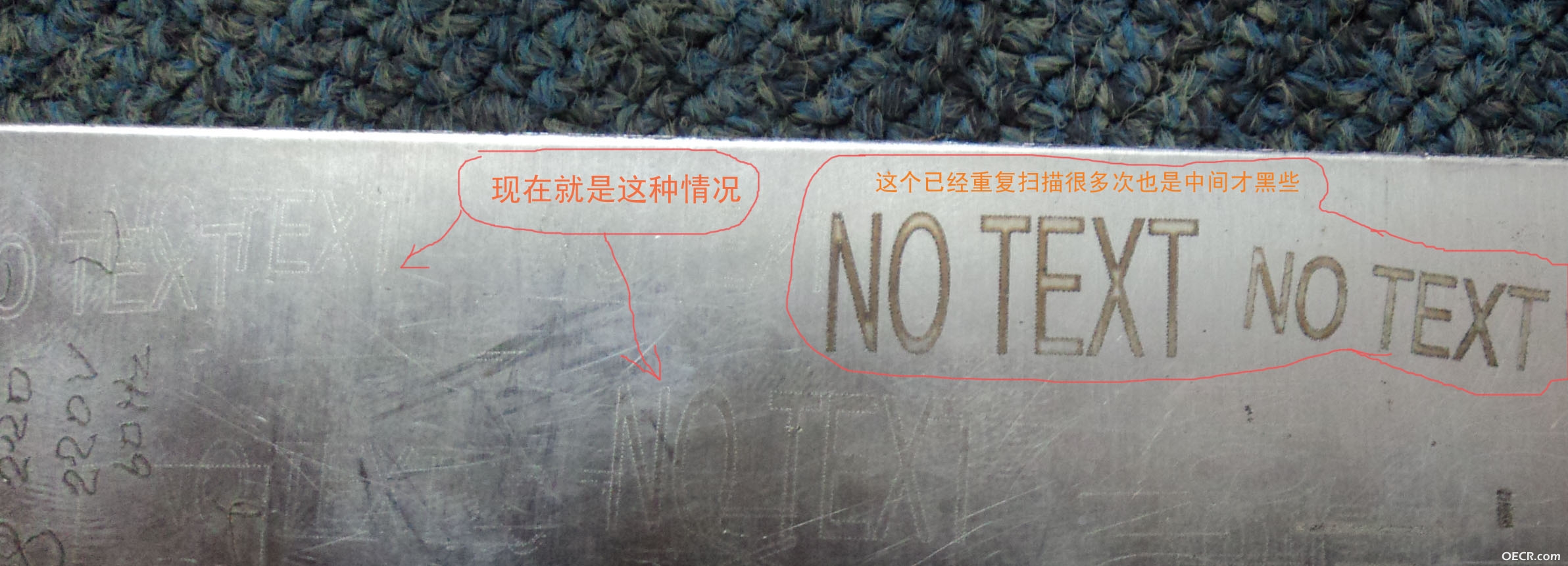

打标控制卡激光开关输出５Ｖ电压是什么,应该不单是作开关之用途，因为不同的控制卡对不同的Ｑ驱．不匹配会影响效果．严重还不能打标．
　　就因为附图的效果．机器一年没用．上门人数三人．我从电脑书本研究出大概就是控制卡跟Ｑ驱不匹配造成的．

wwwchenzhao · 发表于 2011-11-6 11:04:47

你现在用的频率是多少？是不是用的高频，拨低频试试！打开Q驱看能不能锁住光，如果锁住了应该不会有什么问题。打标卡是需要5V电源供电工作的。实在不行换个Q驱试试了

tscygy · 发表于 2011-11-6 12:53:28

wwwchenzhao 发表于 2011-11-6 11:04
你现在用的频率是多少？是不是用的高频，拨低频试试！打开Q驱看能不能锁住光，如果锁住了应该不会有什么问题 ...

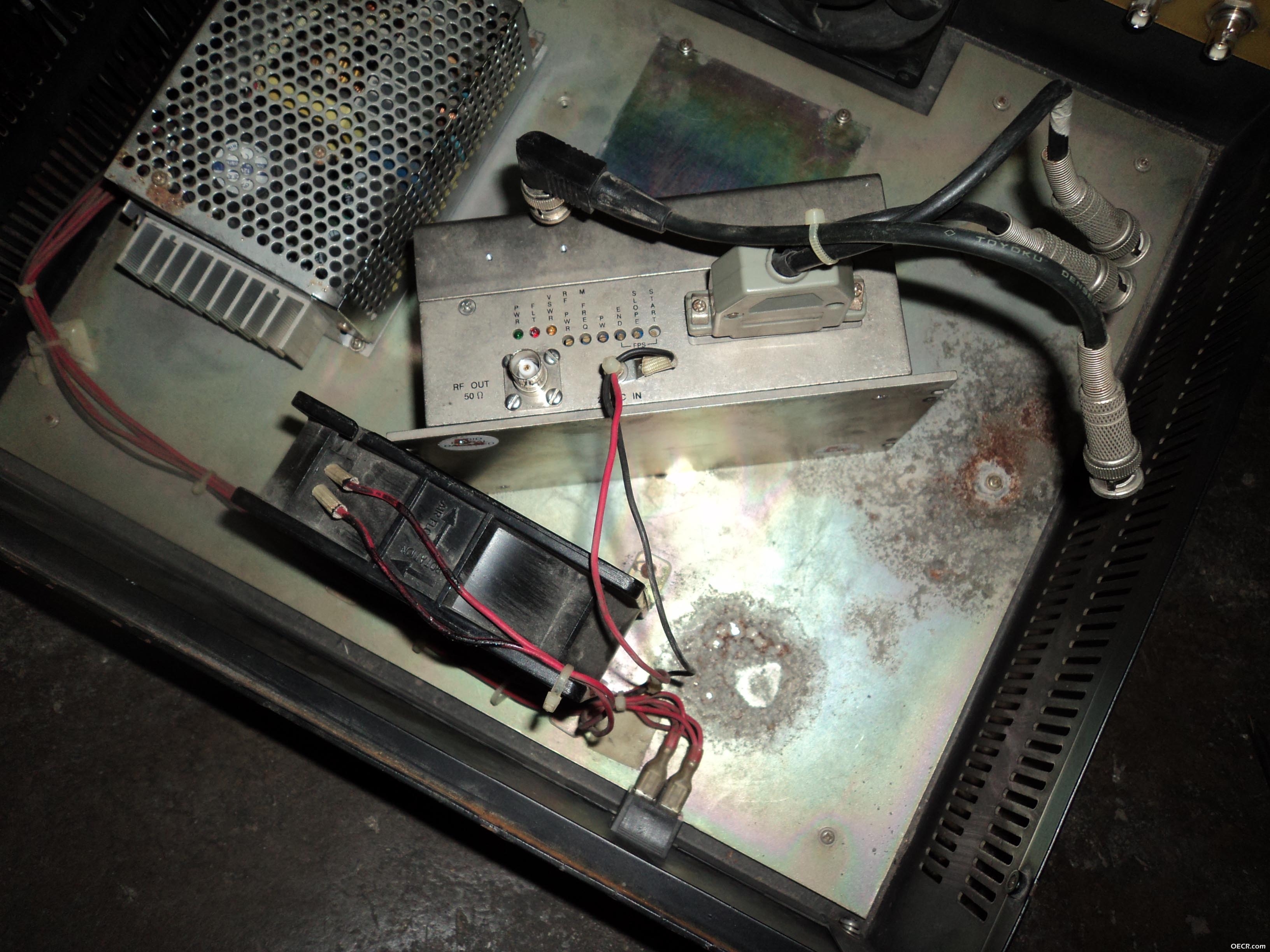

wwwchenzhao,你好．我的Ｑ驱面板只有一个电源开关．其它什么也没有．拨低频不知在哪里搞呀．Ｑ驱里面是这样的．（附图）

wwwchenzhao · 发表于 2011-11-6 13:24:00

是DP还是EP的机器？你可以用功率计测下它的频率和平均功率是多少？Q驱具体设置及接线控制你可以查看它的详细资料。

tscygy · 发表于 2011-11-6 14:34:29

wwwchenzhao 发表于 2011-11-6 13:24
是DP还是EP的机器？你可以用功率计测下它的频率和平均功率是多少？Q驱具体设置及接线控制你可以查看它的详细 ...

wwwchenzhao ,你好．我的机是旧大族灯泵浦ＹＡＧ．没用原来的控制卡．所以估计是控制卡跟Ｑ驱不匹配，还有频率和功率分别用不同的设备测出吗？

wwwchenzhao · 发表于 2011-11-8 22:05:46

大族的打标卡是自己做的，一般修他们的机器都很难找到配件的！既然没有外部调Q频，那你用软件调Q，用示波器测看频率有没有变化，值是多少，一般灯泵激光器Q频太高对金属材料很难起反应的。

tscygy · 发表于 2011-11-9 09:15:41

本帖最后由 tscygy 于 2011-11-9 09:18 编辑

wwwchenzhao 发表于 2011-11-8 22:05
大族的打标卡是自己做的，一般修他们的机器都很难找到配件的！既然没有外部调Q频，那你用软件调Q，用示波器 ...

wwwchenzhao.你好．我现在的情况是这样．控制卡扫描工作．用图片剖析．

tscygy · 发表于 2011-11-9 09:41:16

本帖最后由 tscygy 于 2011-11-9 10:08 编辑

wwwchenzhao.你好．请了解控制卡输出控制激光开关信号．即TTL电平（０－５Ｖ）电压．请教了．它是不是有三种方式？我从网上资料查得这样．请参阅：

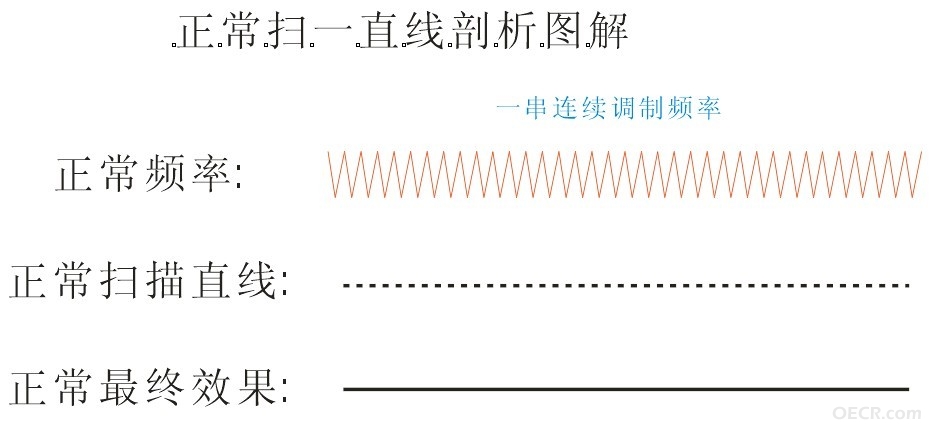

１．带有Q调制功能和首脉冲抑制的控制方式．（在出光控制信号有效期间，电源输出的射频信号会自动迭加上一串调制脉冲信号进行波形调制。）
２．射频输出信号跟随出光控制信号的控制方式．
３．较特殊的控制方式（每一个出光有效信号前沿起，射频信号包络线在首脉冲抑制内缓慢下降，而后维持于出光状态直至控制信号变为无效电平。
　我的现在的情况只是控制卡输出激光开关信号．而没有自动加上一串调制脉冲信号．是吗？
　

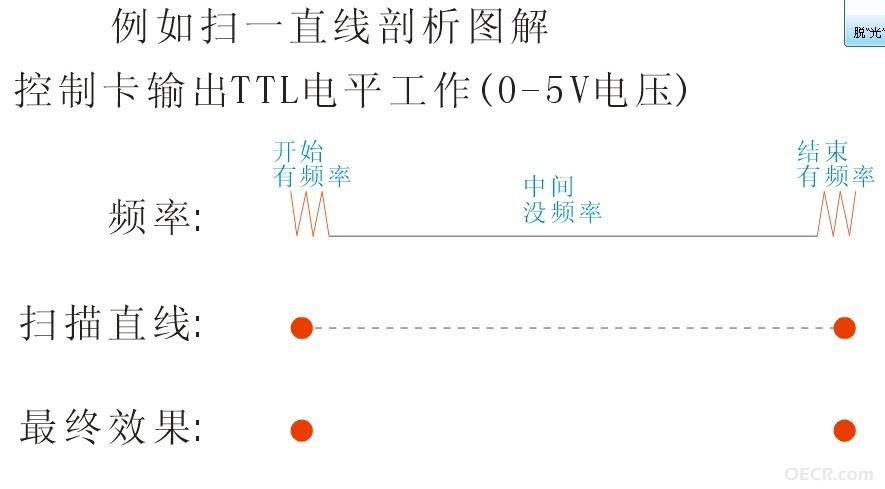

　我现在属于哪类．？先谢！　下面我理解的正常工作图解．

wwwchenzhao · 发表于 2011-11-13 01:11:47

你的是调Q型的开关激光。可能是这样的，打标卡把翻译的图形信号给Q，然后你可以设置控制Q的开关频率；还有首脉冲抑制，就是如果你一段时间没关Q（没有形成谐振），晶体就会蓄积大量待释放光子，当你一关Q便形成振荡，所以第一个点能量会很大，所以需要抑制首脉冲。
你说的只有开始和结尾有开激光，中间没有开关激光，应该是错误的。因为你前面说多重复几遍中间的又可以刻上去，那只能说明中间的是前面激光点拖泥的尾巴，既然这样，那结尾点应该也会拖结尾巴才对。你可以标记一个稍微大点的实心矩形，去分析它们到底是什么情况！

tscygy · 发表于 2011-11-13 14:28:23

wwwchenzhao 发表于 2011-11-13 01:11
你的是调Q型的开关激光。可能是这样的，打标卡把翻译的图形信号给Q，然后你可以设置控制Q的开关频率；还有首 ...

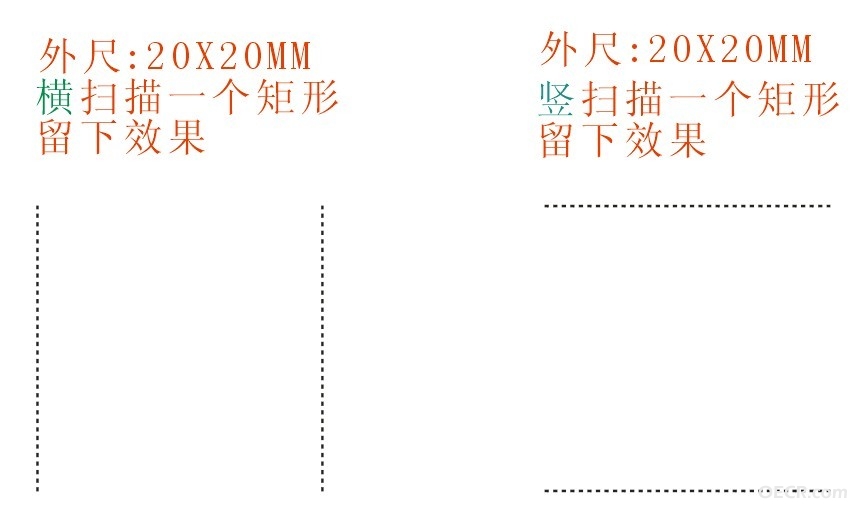

wwwchenzhao,你好．我前面没有说过我的机正常，现在机器扫描一个方形，横扫描／跟竖扫描的效果．
