内置VCO锁相环数据/语音收发芯片组

meixin

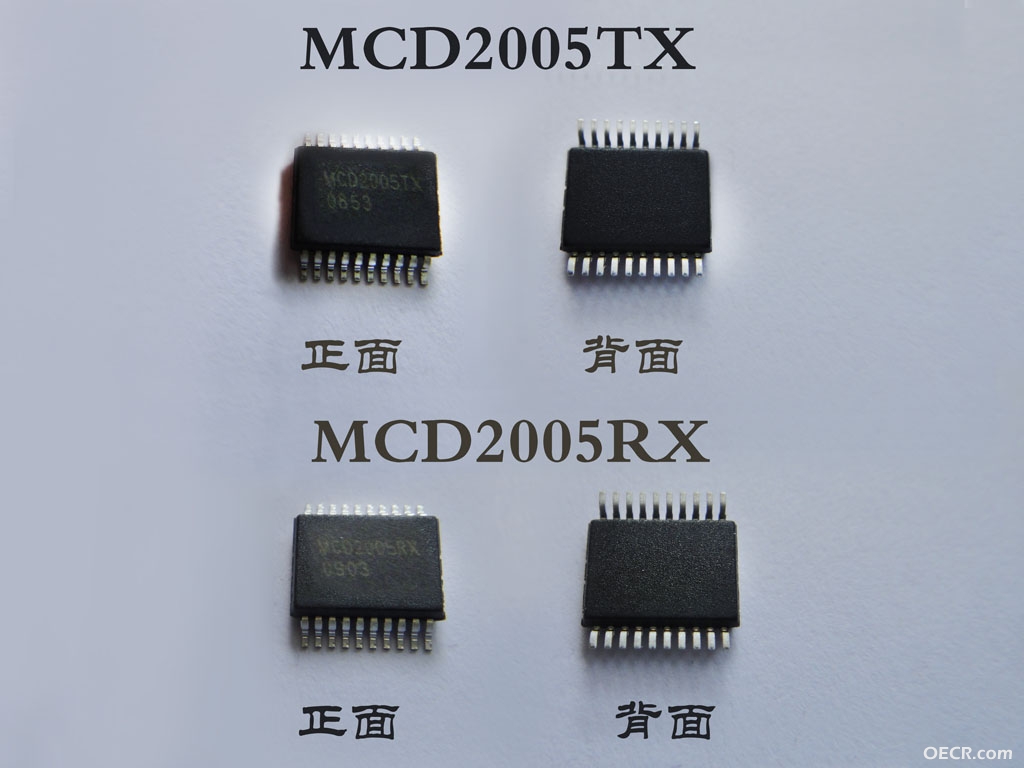

MCD2005TX/RX是一对具备MCU选频功能的多信道数据/语音接收发射芯片组，包括一颗发射芯片(TX)和一颗接收芯片(RX)，频率覆盖100MHz-500MHz。RX芯片由一个压控振荡器（VCO）、一个频率综合器（Frequency Synthesizer）、一个晶体振荡器、一个MCU控制串行接口等电路组成，在接收器中作本振源，提供幅度为–5dBm的射频功率。TX芯片除了拥有以上RX芯片包括的功能模块外，还有一个RF功率放大器，能够为50欧姆的负载提供典型值为6dBm的射频功率。片上集成VCO和分频器加上片外电感、变容管、和LPF构成一个完整的锁相环 （PLL），用户只需根据频率要求使用外接MCU设置内部分频器就可以实现锁相功能。产品应用证明MCD2005TX/RX在2.7V至4.5V电压范围、-40度至+85度温度范围之间工作稳定。
应用范围
●        数据传输测控
●        移动通讯直放站
特点
1)频率范围：100MHz ～ 500MHz
2)工作电压范围：2.7 ～ 4.5V（3.3V 典型）
3)晶体频率：4 ～ 25MHz
4)锁定检测功能：高电平为锁定状态
5)工作电流：
MCD2005TX：典型值17mA@3.3V, 223MHz
MCD2005RX：典型值13mA@3.3V, 201.6MHz
6)输出功率（50Ω负载）：
MCD2005TX：6dBm@223MHz
MCD2005RX：-5dBm@201.6MHz
7)射频信号失真度：< 1%
8)相位噪声：50Hz环路带宽，10KHz频偏处相位噪声为-102dBc/Hz
9)发射调制模式：数据/语音
10)发射调制频偏：可达到5KHz
11)调制速率：300bps ～ 9.6Kbps（5KHz调制频偏）
12)调制频响：50Hz - 20KHz
13)封装形式：SSOP-20L
