请教膜系设计

ic5 · 发表于 2004-8-26 19:39:00

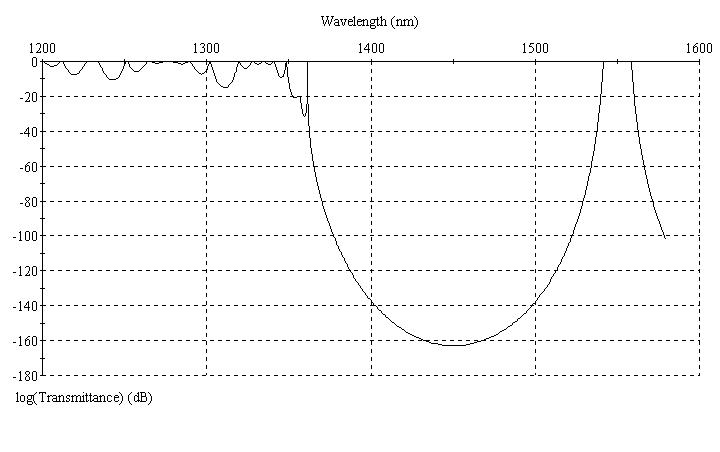

在设计带通滤光片时，在远离监控波长时，其透射隔离度会逐渐的减小，如图所示：

如果我想将1310±50nm的范围，也能达到很好的截止（-40dB左右），同时该带通的范围（1550±10nm）不变!

请问各位大侠对这样的膜系（全波CWDM）有什么设计高招！谢谢！

whpe2000 · 发表于 2004-8-30 16:41:00

提示: 作者被禁止或删除内容自动屏蔽

ttl · 发表于 2004-8-30 17:14:00

不太明白Leesnow的说法，既然截止区的隔离度40dB,反射光纹波应该很小呀？对使用来说，既然截止区的透射信号这么弱，它变化再怎么大，对探测器都是一样吧？不知道我的理解哪儿有问题，请各位指明一下，在此先谢!

事实上我们现在的Triplex RTR的设计就是一个带通加一个长波通。Triplex在使用上是要考虑反射光的纹波问题的，但我们设计时也主要是考虑隔离度，在纹波问题上用户没有投诉过。

不过我觉得1250－1360截止/1450－1650高透的EDGE FILTER做起来比较难，将EF的通带适当缩小适用于CWDM的两到三个通道在设计上我觉得相对简单点。我们的RTR产品的IL一一般小于0.2dB,也许CWDM难点，不过我想0.3dB应该也不成问题。

arrow · 发表于 2004-8-27 00:27:00

老大：我也想知道有什么办法可以达到，不过这跟膜系的设计有关，要在设计上做文章！

尘封 · 发表于 2004-8-27 19:19:00

我也想知道

whpe2000 · 发表于 2004-8-27 19:58:00

提示: 作者被禁止或删除内容自动屏蔽

whpe2000 · 发表于 2004-8-27 19:59:00

提示: 作者被禁止或删除内容自动屏蔽

Leesnow · 发表于 2004-8-28 01:04:00

可是那样的话在截止区出现的波纹还是比较大,主要是反射!

ic5 · 发表于 2004-8-28 23:27:00

是啊，是设计的问题！但怎样设计呢？或者在设计时该注意点什么呢？

Leesnow · 发表于 2004-8-30 21:41:00

设计上我们也可以做到40dB以上,但是由于设备和工艺的原因,不可能每一次都和设计完全吻合,主要就表现在反射波纹上,其实也就是设计时在截止带上面存在的次峰在实际中变大了,不知道你们的膜系在截止带上面有没有次峰啊?
