光学镜片成品图此尺寸改如何测量

cr6808739 · 发表于 2012-7-1 18:33:41

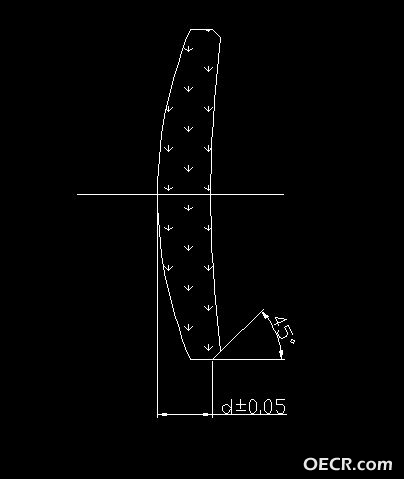

图面中d尺寸改如何测量？

nkclone · 发表于 2012-7-1 23:09:46

可能图纸标错了吧，应该是中厚。
保护性倒角之后对应的尺寸，没太大意义啊。

cr6808739 · 发表于 2012-7-2 12:34:01

图面确实是这样的，如果有归零镜片可以测？

wcq1224 · 发表于 2012-7-3 09:05:50

这个尺寸不能直接测量，间接测量出来，也没有意义。。。。。

god11 · 发表于 2012-7-5 19:07:27

图纸尺寸标错了吧

suvqko · 发表于 2012-7-6 21:04:52

图纸的几何尺寸没给全不知你要测哪？

cr6808739 · 发表于 2012-7-7 08:56:54

yangshaojun · 发表于 2012-7-7 22:06:28

应该是图纸有问题，用投影仪也测不准

cr6808739 · 发表于 2012-7-8 12:38:49

客户确认中.......

gdfyxw · 发表于 2012-7-11 00:40:02

有点像佳能的规格？希望对你有帮助

gdfyxw · 发表于 2012-7-11 00:57:51

像这种尺寸磨边机直接加止动板控制就可以了，过程抽检，规格一般也不会太严的，应该加工没什么问题的。

ds1234567 · 发表于 2012-7-11 02:18:55

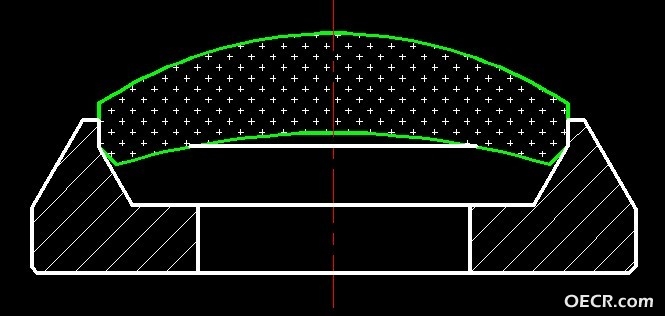

这是装配限制空气间隔的尺寸，单件可以在阿贝测长仪上测量，将零件侧立在载物台上，一次测球的顶另一次测边得棱，可以测准到微米级。批量可以放在10楼所示的胎上比较法测量球顶，精测件是比较的基准，用数显测厚仪测量。

[讨论] 光学镜片成品图此尺寸改如何测量
