zemax的疑惑，求帮助~

nidawangweiqi · 发表于 2012-11-28 16:21:54

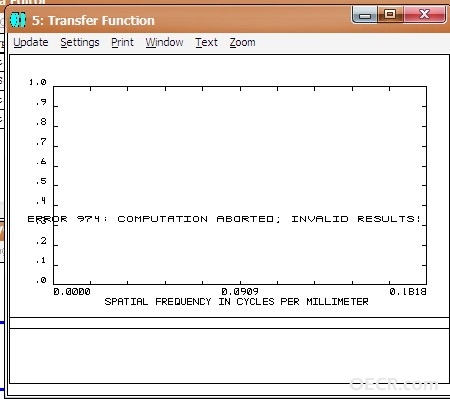

各位大侠，自己设计了一个光学的反射系统，但是在进行分析的时候出现了下面这个图，说计算无效，请教各位可能是哪里出错了，需要更改的？万分感谢！大侠们一定帮帮初学者啊！
Transfer function.jpg

nidawangweiqi · 发表于 2012-11-28 16:22:27

自己顶一个~

nidawangweiqi · 发表于 2012-11-28 16:24:40

hanqi_999 · 发表于 2012-11-29 09:39:31

求layout

opmeman · 发表于 2012-11-29 09:58:55

边缘光线跑了，zemax无法追迹计算

Aquatimer · 发表于 2012-11-29 23:46:06

有可能是MTF取样数不够了

houshannanhai · 发表于 2012-12-7 09:58:54

把你结构图贴出来

henryyue007 · 发表于 2013-2-26 11:28:55

应该是没有追迹到光线，检查一下结构
