急。。。脉冲激光器中测到拍频信号

绿麦子 · 发表于 2012-12-18 09:19:44

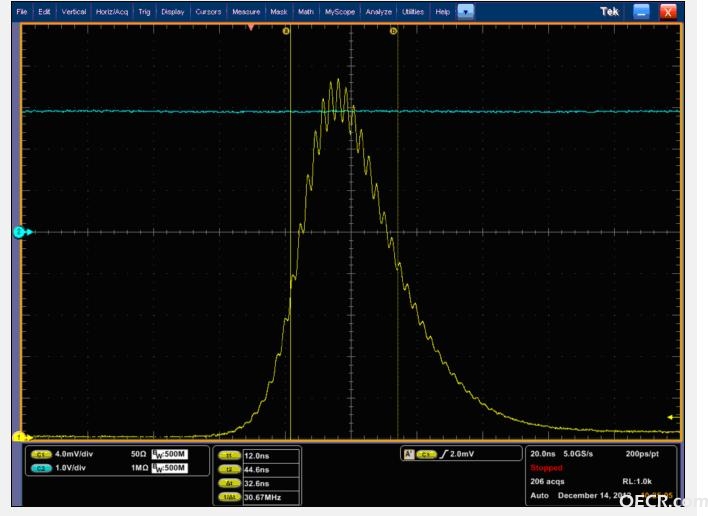

我们设计的环形腔结构的激光器，连续输出时是单频的，但是加上声光Q开关后，探测到的脉冲波形不是平滑的，而是有拍频信号，这该怎么解决啊。拍频图见图片附件。谁知道怎么解决啊谢谢

mahefeng · 发表于 2012-12-18 10:52:24

本帖最后由 mahefeng 于 2012-12-18 13:27 编辑

我觉得腔内可能不是单频造成的（多纵模调Q时会发生mode beating），但你所说的拍频是怎么回事？能说说不？
另外子脉冲间隔时间是不是差不多等于光在腔内运行一周的时间

无知无畏 · 发表于 2012-12-18 11:45:40

声光Q开关是在环形腔的外面吗？个人感觉恐怕是声光Q的损耗较大，回波反射进入到了环形腔，产生了烧孔，导致多纵模振荡。加大隔离措施，例如输出端增加光隔离器，再接上声光Q，说不定可以解决问题。另外的问题说不定也有偏振的作用。不清楚具体的设计是不是线偏振的。
对这个很有兴趣，如果不方便可以私下交流。 fzhang@shconnet.com.cn

isyangtao · 发表于 2012-12-18 15:35:03

拍频频率多少？如果和声光Q开关工作频率一样的话，有可能是Q开关消光比不够高。

绿麦子 · 发表于 2012-12-18 21:47:00

mahefeng 发表于 2012-12-18 10:52
我觉得腔内可能不是单频造成的（多纵模调Q时会发生mode beating），但你所说的拍频是怎么回事？能说说不？
...

激光器连续输出时是单频的，我说的拍频就是附件那个波形图不是光滑的，如果你有什么好的建议，可以留个邮箱，方便我向你请教吗

绿麦子 · 发表于 2012-12-18 21:51:48

mahefeng 发表于 2012-12-18 10:52
我觉得腔内可能不是单频造成的（多纵模调Q时会发生mode beating），但你所说的拍频是怎么回事？能说说不？
...

子脉冲间隔你是说那个波形上的小峰吧，间隔大概2.5ns，差不多等于光在腔内走一圈用的时间

绿麦子 · 发表于 2012-12-18 21:54:03

isyangtao 发表于 2012-12-18 15:35
拍频频率多少？如果和声光Q开关工作频率一样的话，有可能是Q开关消光比不够高。

拍频频率应该是说小峰之间的间隔吧，有400MHz，Q开关工作频率才几百到几千Hz。

mahefeng · 发表于 2012-12-19 15:57:42

本帖最后由 mahefeng 于 2012-12-19 16:15 编辑

绿麦子发表于 2012-12-18 21:51
子脉冲间隔你是说那个波形上的小峰吧，间隔大概2.5ns，差不多等于光在腔内走一圈用的时间

子脉冲有点类似于锁模，锁模的重频就是腔周期的倒数。。估计腔内应该是多纵模造成的。
具体怎么解决，我没实际操作过，但好像可以通过无知无畏说的那样，仔细调下声光Q相对于入射光的角度试试。最后要是解决了给我通知一声~~

绿麦子 · 发表于 2012-12-19 20:05:03

mahefeng 发表于 2012-12-19 15:57
子脉冲有点类似于锁模，锁模的重频就是腔周期的倒数。。估计腔内应该是多纵模造成的。
具体怎么解决， ...

谢谢啊，解决了一定告诉你

EinsteinDirac · 发表于 2012-12-20 21:52:01

应该是自锁模，你用的Nd：YVO4吧，该晶体具有很强的三阶非线性效应，因此易产生克尔自锁模。

绿麦子 · 发表于 2012-12-21 22:15:19

EinsteinDirac 发表于 2012-12-20 21:52
应该是自锁模，你用的Nd：YVO4吧，该晶体具有很强的三阶非线性效应，因此易产生克尔自锁模。

求教，那应该怎么解决啊，或者它的产生与什么有关系，怎么消除啊。谢谢
