投影仪的问题

南山王 · 发表于 2004-9-10 02:11:00

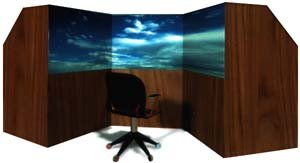

由于特定的需要，要求把投影仪的图像作90度旋转，不知道有没有什么好办法。

naozhong · 发表于 2004-9-10 21:07:00

我觉得很难实现，你不会是想把投影机立起来放吧

南山王 · 发表于 2004-9-10 22:07:00

naozhong：

你说对了，我正是需要把投影机立起来放，单画面依然是水平/垂直=4/3。

我想过要对投影机的光路进行改造，这样难度很大的。但也许也只能这么干。

依然 · 发表于 2004-9-11 20:56:00

以下是引用南山王在2004-9-10 14:07:14的发言：

naozhong：

你说对了，我正是需要把投影机立起来放，单画面依然是水平/垂直=4/3。

我想过要对投影机的光路进行改造，这样难度很大的。但也许也只能这么干。

要对光路改造确实比较麻烦啊，立起来方便

南山王 · 发表于 2004-9-12 02:11:00

思路之一：

采用单片式DMD投影机，将DMD连同照明模块旋转90度，旋转轴为投影物镜的光轴。

naozhong · 发表于 2004-9-13 18:23:00

以下是引用南山王在2004-9-11 18:11:06的发言：

思路之一：

采用单片式DMD投影机，将DMD连同照明模块旋转90度，旋转轴为投影物镜的光轴。

将图象翻转90如果采用电子的方法，TI的DLP设计软件不支持，如果靠前端图象处理软件可能还会带来一些其他的问题。至于上面提到的光学的方法，要看具体的DLP设计光路，目前主要有三种，有一种应该可以以这种方式实现翻转，但DLP optical engine 集成度很高，如果是别人的光机那只有理论上的可行，如果是自己的到可以试试.

xdtang · 发表于 2004-9-14 00:22:00

将投影立起来

南山王 · 发表于 2004-9-14 01:38:00

但DLP optical engine 集成度很高，如果是别人的光机那只有理论上的可行，如果是自己的到可以试试.

—————————————————————————————————————————————

谢谢！

naozhong您知道DLP的光学引擎的集成是怎样的结构？是不是照明、DMD、投影物镜一体化的？

如果有光学引擎的结构图就好了，可以深入讨论。

bignet · 发表于 2004-9-14 04:15:00

改下电路，然后人躺下：）

哈哈

不过，我见过立着的投影机，忘了哪个公司的了

bignet · 发表于 2004-9-14 04:18:00

以下是引用南山王在2004-9-13 17:38:15的发言：

但DLP optical engine 集成度很高，如果是别人的光机那只有理论上的可行，如果是自己的到可以试试.

—————————————————————————————————————————————

谢谢！

naozhong您知道DLP的光学引擎的集成是怎样的结构？是不是照明、DMD、投影物镜一体化的？

如果有光学引擎的结构图就好了，可以深入讨论。

还有，损失点儿光能，找个大尺寸DMD的DLP Projector，换成.55''的，竖着放，也能照全的应该，呵呵

或是用LCoS的

bignet · 发表于 2004-9-14 04:24:00

来点儿正经的，呵呵

1、把integrating rod转90度

2、把DMD Panel转90度

如果其他光学元件够大的话，on-axis的比较好办，估计能成；off-axis的那个奇形怪状的mirror已经到极限了，估计不成

南山王 · 发表于 2004-9-14 16:44:00

DMD的照明光是不是都从左上角入射的？与投影物镜光轴夹角12度？
