断点怎么设置好

火... [复制链接]

发表于 2013-5-26 15:45:03 | 显示全部楼层 |阅读模式

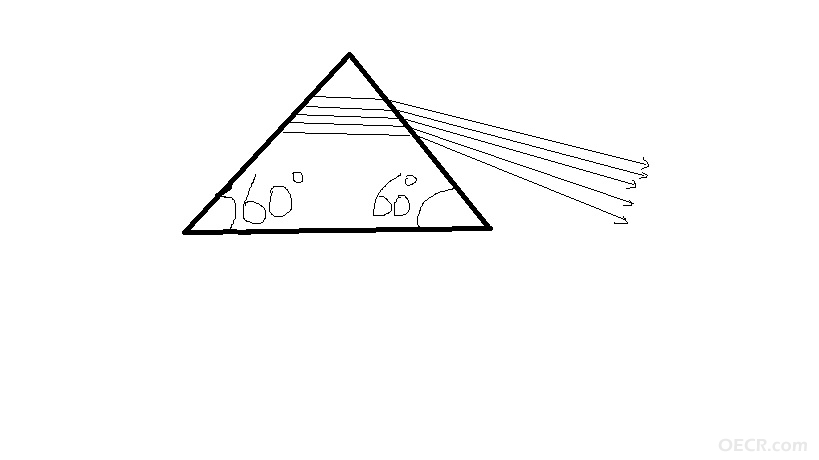

请问下，这个在ZEMAX中怎么设置，材料为BK7，我们老师说只要设置有光线经过的两个面就可以了，但是我怎么弄都搞不出来。求指点


回复

使用道具举报

发表于 2013-5-28 19:01:37 | 显示全部楼层

前后两个面用tilted设置倾斜角角度就可以了,也可以用普通平面,在surface里改倾斜角

回复支持反对

使用道具举报

发表于 2013-5-29 13:57:04 | 显示全部楼层

回复支持反对

使用道具举报

发表于 2013-6-5 21:05:05 | 显示全部楼层

学习下！！

回复支持反对

使用道具举报

发表于 2013-6-8 17:20:10 | 显示全部楼层

两个面添加坐标断点为30度与-30度，这个棱镜就出来了
