用codev画出单色仪的光路图

gamehome

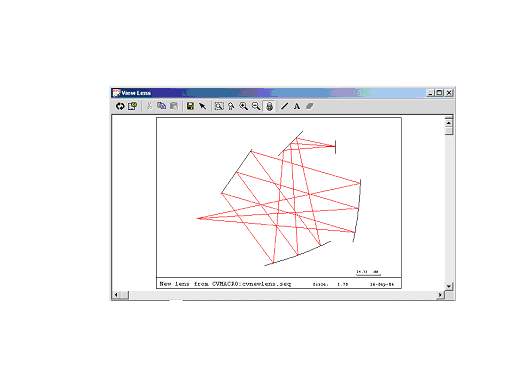

<P>终于学会了codev的decenter and tilt操作了。下面就是小弟通过一序列的反射面倾斜和偏心建立起来的。之所以称作用codev画出光路图，是因为小弟不是很清楚单色仪的设计步骤，而是按照参考模型的光路走向简单构造各个反射面，这样是不是很笨呀。</P>
<P>            </P><img src="data/attachment/forum/dvbbs/2004-9/2004916182326116.jpg" border="0" onload="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onmouseover="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.style.cursor=\'hand\'; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onclick="if(!this.resized) {return true;} else {window.open(\'data/attachment/forum/dvbbs/2004-9/2004916182326116.jpg\');}" onmousewheel="return imgzoom(this);" alt="" />

ljj722

画得很不错，可以借鉴不？

moonwild

能够分享一下你的设计数据吗？我想借鉴一下。Email：moonwild@yeah.net
