你知道怎么监测窑炉温度吗？

YYS629

一．项目概况
   窑炉温度检测：窑炉150M长，30个采温点将数据采集好之后传输到中控室的PC机上分析处理，若是超过设定安全温度值，将会有相应的报警信号传出。其中应用K型 S型热电偶温度变送器，温度值经过转换转成4-20ma输出。
二．硬件系统
  （1）检测指标：
设置30个温度采集点。应用zigbee无线传感网进行采集。K型S型热电偶温度变送器将采集到的温度经过转换，转成4-20ma输出，经过顺舟4-20ma zigbee采集传输设备SZ06-（05）将数据传输到中控室的中心主站SZ02-USB-2K设备上。
   (2)报警系统
传输到中心主站的数据经过上位机软件处理换算成相应的温度值，若是采集到的温度值超过上位机所设定的安全温度值，将会报警报警信息。

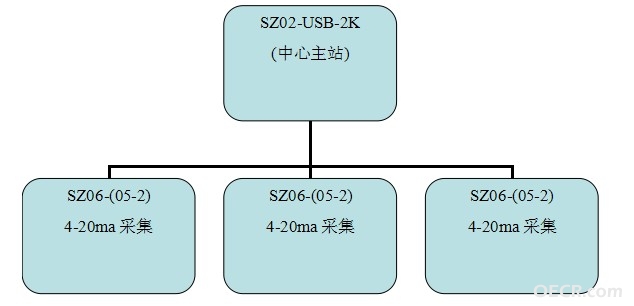

（3）系统拓扑图

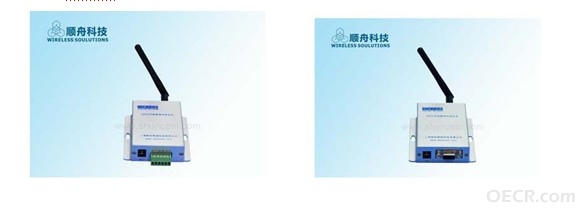

现场数据采集传输设备

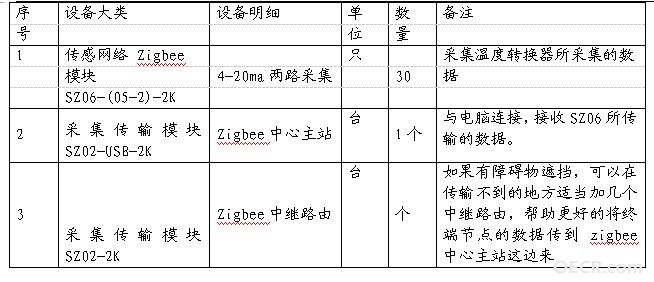

传感网络 zigbee模块和采集传输模块，各个模块包含的主要设备如下
