晶控仪频率检测自检功能

MorningTech

经常有朋友询问晶控为什么没有频率，或速率容易乱跳。这通常是探头或晶振片及安装有问题，也有可能是仪器侧振荡包问题(x0振荡包容易坏)。如果用户有 多余晶控仪可以对换，或有模拟探头，就能很快定位问题。但拆卸比较麻烦，模拟探头容易弄丢或没有，也有没的换。
本公司的系列晶控仪有在线检测探头 短路 和 断路 功能，以及安装不良，也不能保证仪器和振荡包自身不出现故障。有因外部原因，而怀疑仪器的，折腾啊。痛定思痛，决定再开发晶控仪频率检测回路自检功能。

现已成功，保留申请专利的权利，立帖为证。
直接在屏幕上点击 自检，就能判断出 仪器和振荡包侧是否正常。如果是短路现象，拔掉到探头的电缆即可。其余，直接<自检>。

MorningTech

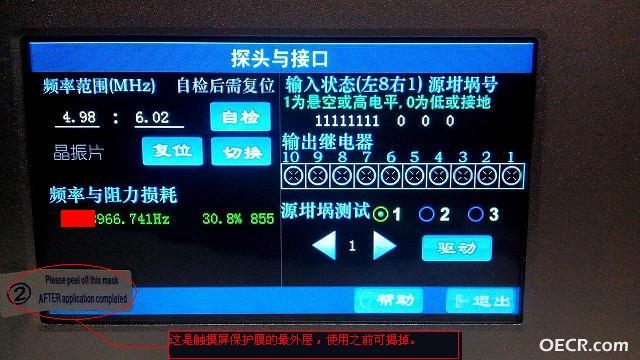

频率自检，第一版

第一版自检

inkfly

支持国产原创

inkfly

什么时候用到这个频率自检功能？是上电时自检吗？

MorningTech

inkfly 发表于 2014-11-6 11:25
什么时候用到这个频率自检功能？是上电时自检吗？

当发现异常时，如明明安装了晶振片，但显示晶振失效，或速率大幅乱跳等。

出现异常时检查，建议步骤：看<探头与接口>界面，晶振片的频率与损耗显示情况，
1. 如果频率显示为负，损耗值过低（有短路？），还是需要爬上去拔掉 振荡包与探头法兰间的连线的。如果探头回路是短路的话，自检是也是通不过的。
2.如果频率显示为正，跳动比较大，损耗值过大。或干脆频率也显示为负，损耗值过大。

点击<自检>命令，确认振荡包到晶控仪是否正常。如果自检正常，则说明连接或安装是真的有问题了。

注1：频率显示为负值，且在频率范围内来回跳动，那是扫描状态，表示未锁定频率。几个来回仍锁定不住，则输出 <晶振失效>状态，并将一直扫描下去。这样，一旦外界恢复正常，晶控仪将自动锁定。
注2：目前设置中，为避免内部软件逻辑状态过于复杂，<自检>后需要再<复位>以恢复正常频率扫描，或关机再开。

目前，自检功能是人为去点击<自检>命令的。今后可以考虑上电自检。

sh1115

一塌糊涂，牛的。

MorningTech

半年多的事实证明，这项功能结合 XDM-3K 或 MXC-3K晶控仪阻力损耗(发明专利已授权)功能，对晶振故障的快速定位真的非常有帮助。

MorningTech

近日，一客户反映晶振损耗值偏大，都90%了。
频率自检值及损耗值正常，说明晶控仪及振荡包回路正常，问题出在 探头回路。
该真空室结构特殊，探头电缆长度达1.5米，先更换一个短的，损耗值OK。问题进一步缩小至探头电缆。
后客户说，该电缆前一日断了重焊接过，换一新长电缆，OK。
整个过程，万用表都没用，呵呵。

//损耗值大的情况下，是可以镀膜的，但稳定性会变差。
//XDM-MXC晶控仪可以及时发现探头的性能变化，并以醒目颜色提醒，不赞一个都不行！
