TracePro为何没有非球面柱面透镜的模型？

cosinezheng

真的感觉很奇怪，TracePro中居然没有非球面柱面透镜的模型，一旦插入的透镜选择了柱面，conic就失效，这可是在光学里用得非常广泛的啊。真是搞不懂。请问有补救的方法吗？

cosinezheng

真的没有人知道吗？

simem

<P>可以用Zemax建模后用Tracepro打开.</P>

风卷残云

<P>那ZEMAX好象比TRACE PRO功能强大</P>

cosinezheng

<DIV class=quote><B>以下是引用<I>simem</I>在2004-11-18 9:42:20的发言：</B>

<P>可以用Zemax建模后用Tracepro打开.</P></DIV>
<P>试过了，打开后是错误的。郁闷阿。</P>

liuhk

我也試過了,不行.會有問題.

simem

用Zemax建好非球面的柱面镜，然后输出 iges 格式，再用Tracepro打开 iges 格式觉得这样形状应该比较精确些。Tracepro读CAD得格式应该是比较准确的，但是Tracepro里面不能显示柱面镜的非球面系数。

问问斑竹photonics吧。偶给不出一个很好的答案来。希望Tracepro以后的版本可以完善一些。

liuhk

請問simem :Tracepro如何讀CAD格式檔?

我做了努力好像都無法轉換?

simem

如果用AutoCAD，那么可以存为*.sat的格式，如果你用ProE，那么存为*.igs或者*.step的格式，Tracepro可以读进来。

前提是建的模型必须是三维实体。

redflag

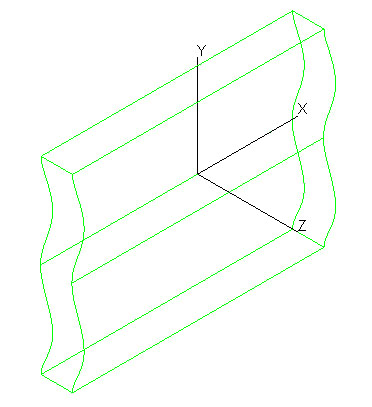

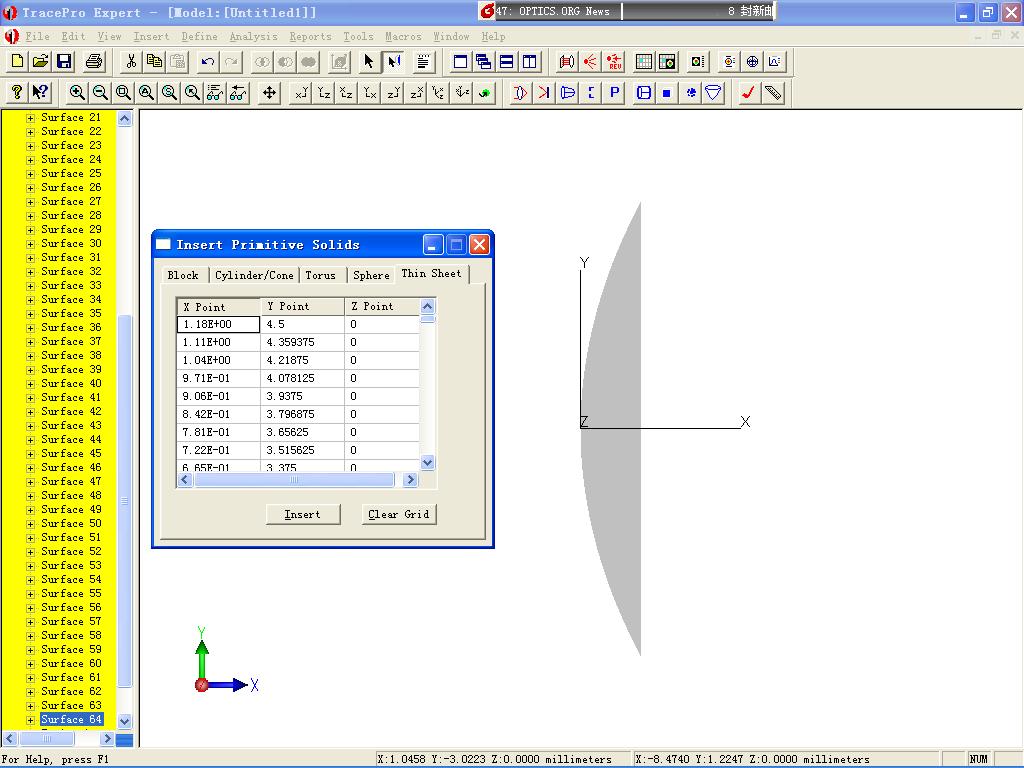

我有一个比较笨的方法,不知是否可行,就是得到柱面镜的剖面数据,然后用THIN SHEET来生成面,然后SWEEP.应该就可以了. 如果想可修改的话,编写一个宏是个不错的方法.在宏中使用公式来生成剖面中的点.这样就比较方便了.

个人观点,仅供参考.

redflag

simem

redflag的方法可以，但是如果点的间隔取得不够密的话，柱面镜的表面是一段段的。
