MJL4302A测试记录

测试目的：测试MJL4302A的合格率

测试项目：

1.测试Vceo集电极发射极反向击穿电压

2.测试正向饱和压降

测试工具：

20KV高精度测试专用稳压可调电源、三极管MJL4302A、DF-80A

测试具体方法：

1.测试Vceo集电极发射极反向击穿电压

用20KV高精度测试专用稳压可调电源的高压输出端测试三极管MJL4302A的Vceo，具体连线图如下（下文的20KV高精度测试专用稳压可调电源一律用20KV电源代替）

20KV电源正极连接三极管MJL4302A的b和e极，正极连接三极管的c极，打开20KV电源测试其Vce，并记录。

数据记录：

（1）反向击穿电压最大值

（2）反向击穿电压最小值

（3）不合格率

（4）测试条件

（5）测试截图

2.测试正向压降

用DF-80A连接三极管MJL4302A，按下图连接方式连接，测试三极管的正向压降。

电阻选择5.1欧姆，可调电源调节电压，使能基极b的电流分别为0.1A、0.5A、1A，Ice设置为1A、3A、5A、10A。测试其Vce压降。

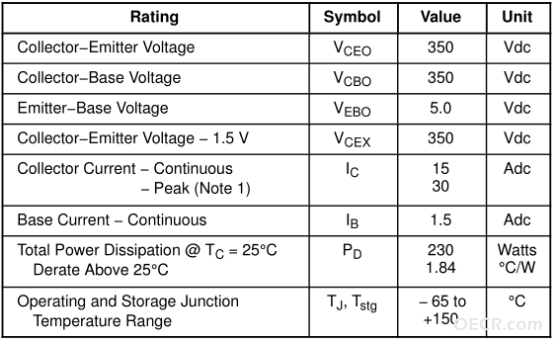

三极管的参数表

测试数据：

下表为测试三极管MJL4302A的最大Vceo反向击穿电压值。

序号	Vceo	序号	Vceo	序号	Vceo
1	410	18	415	35	405
2	412	19	413	36	405
3	412	20	419	37	403
4	411	21	415	38	404
5	411	22	405	39	402
6	407	23	418	40	405
7	407	24	420	41	405
8	406	25	422	42	403
9	406	26	400	43	421
10	412	27	406	44	397
11	423	28	407	45	395
12	423	29	408	46	397
13	425	30	410	47	390
14	425	31	411	48	393
15	400	32	411	49	232
16	405	33	412	50	228
17	403	34	408
Vce最大值	425	Vce最小值	228	不合格率	4%

下表为测试不同基极Ib和集电极Ic电流情况下，Vce的压降。

Ib	Ic	Vce	Ib	Ic	Vce	Ib	Ic	Vce
0.1	1	0.065	0.5	1	0.055	1	1	0.063
0.1	3	0.305	0.5	3	0.131	1	3	0.13
0.1	5	2.354	0.5	5	0.211	1	5	0.195
0.1	10	14.806	0.5	10	3.267	1	10	0.475

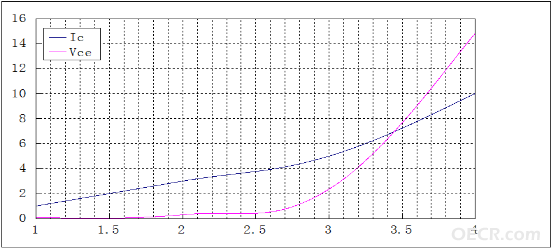

Ib = 0.1A时，随着Ic电流值增加的Vce的值。

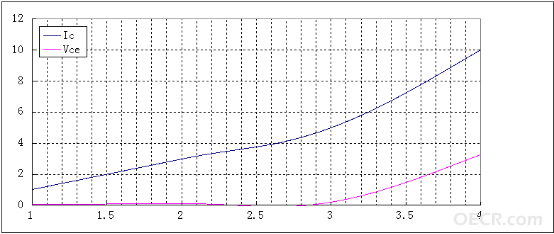

Ib = 0.5A时，随着Ic电流值增加的Vce的值。

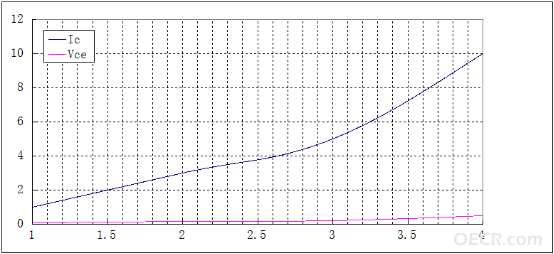

Ib = 1A时，随着Ic电流值增加的Vce的值。

测试结果分析：随即测试的一个三极管MJL4302A，完全符合使用要求，而且有了三极管的正向使用测试结果，对电路设计起到至关重要的数据参考作用，避免在设计过程中对控制的不确定性。
