求教：关于柯勒照明系统

大侠蒙面鸭

那位网友有关于柯勒照明系统的资料？可否上船

或是设计、应用过这种系统？可否指教

谢谢！

tianxia

柯勒照明系统和临界照明系统的区别，在于灯丝像的位置，前者在系统成像光阑处，后者在系统的成像物面位置

hx0999

google上查，都应该有的

miao2

其实还是有很多学问的，比如光源是角度发光不均匀的，比如照亮反射物体等等。

zz0216

其实一般去掉头部差不多是一样的，只是头部会多有一块分光棱镜（或圆柱型棱镜），就象以前的示教头，或照相接头，那样分一路光到CCD上，只是一般由于要接不同的CCD所以会再有一个小于1倍的光学成象系统。由于接受器的变化，当然这时一般会出现别的问题。如照明不均匀，或有明显的亮板。亮度，齐焦，偏心，色彩还原，象质（尤其是平场）等等问题。

cy00415

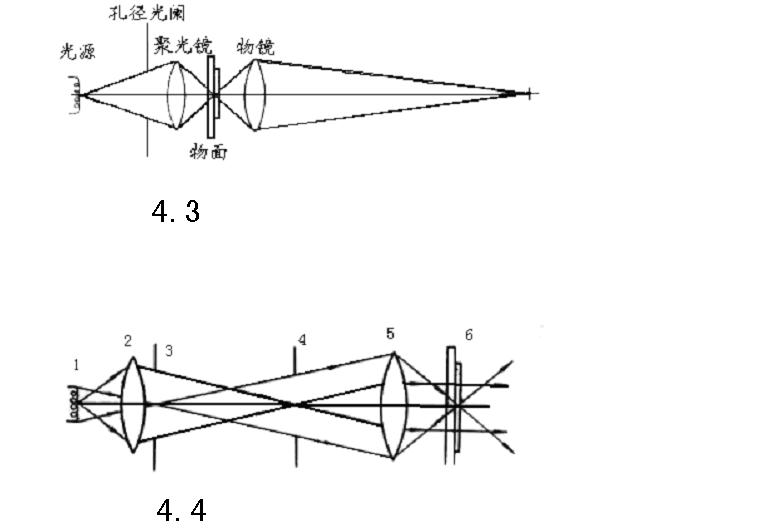

照明方式一般有临界照明和柯拉照明两种。光源经过聚光镜后，成像于物平面上的照明方式称为临界照明，如图4.3所示。若忽略光能的损失，则光源像亮度与光源本身相同。因此，这种照明方式相当于在物平面上放置光源，所以有结构简单、光能利用率高的优点；其缺点是，如果光源表面亮度不均匀，或明显地表现出细小的结构，如灯丝等，则会使物体表面照度不均匀，从而使接受器上的光能量分布不均匀，而影响成像质量和测量精度。

柯拉照明是将光源成像在物镜的入射光瞳处，如图4.4所示。柯拉照明必须满足以下成像关系。光源1经辅助聚光镜2成像在光阑4处；辅助聚光镜2经聚光镜5成像于物平面6上；聚光镜5把它焦点处的光阑4成像于无限远，与成像物镜的入瞳重合（设物镜的入瞳位于无限远）。

由于柯拉照明不是直接把光源，而是把被光源均匀照明了的辅助聚光镜2 （也称为柯拉镜）成像在物平面上，因此，柯拉照明的优点是可以使物体得到均匀的照明，克服了临界照明中物平面照明不均匀的缺点。柯拉照明的缺点是这种照明系统结构复杂，光能损失较大。

cy00415

如需详细资料可查看 物理光学 一书。

图

cy00415

图

zz0216

但是真真的柯拉照明是很难设计的.原理大家都知道,尤其是在显微镜中,虽然现在很多厂家都把他的照明说成是柯拉照明,实际经常使用显微镜的高手就知道.尤其是高低倍容易出问题,如开关视场关栏不印象进入物镜的N.A.(既物镜中心的亮度不变)等等

cy00415

to zz0216:

你是从事显微镜相关光学设计的吗？可不可以请教一下，对数码显微镜的了解呢？厂家拉，技术水平？数码显微镜的光路是否需要单独设计，还是和普通显微镜用同一光路呢。呵呵，谢谢。

cy00415

to zz0216:

你是从事显微镜相关光学设计的吗？可不可以请教一下，对数码显微镜的了解呢？厂家拉，技术水平？数码显微镜的光路是否需要单独设计，还是和普通显微镜用同一光路呢。呵呵，谢谢。

cy00415

to zz0216:

谢谢你。我要好好学习。呵呵。
