广角目镜设计(一个很有挑战性的光学设计)

gezj2005

<P>大家好! 我最近在做一个广角目镜时,有那么点挫折感,呵呵! 有兴趣的朋友可以尝试尝试!</P>
<P>要求:</P>
<P>  入瞳直径(眼睛):6mm, 眼点距(眼睛到第一个透镜的距离)为25mm,全视场:60度,半像高:7.5mm,系统长度:65mm,畸变10%,MTF0.1@30lp/mm(我降指标了),倍率色差40um,其他的像差我就不提了,呵呵!</P>
<P>最好用球面,当然也可以用非球面(那样的话就容易一点),用非球面的话最好用塑料,呵呵!因为设计要考虑到加工和成本! </P>
<P>有兴趣的朋友可以尝试一下,很有挑战意义的,我感觉自己作了这个系统后,进步很大,如果觉得有点难,可以将视场降到50度,那样用球面就可以搞定!</P>

gezj2005

<P>真可惜！</P>
<P>还以为在这里有很多高手，原来。。。。。。。。</P>
<P>怎么一个人都不回帖子</P>
<P>呵呵</P>
<P>其实我要求降低了，倍率色差可以做到10um，MTF值也可以作的更高！</P>
<P>王姐，看到这个题目，你回去做一下啊！</P>
<P>练习一下</P>
<P>你可别让我太失望哦</P>
<P>HOHO</P>

reddaniel

纯属路过

gezj2005

hehe!

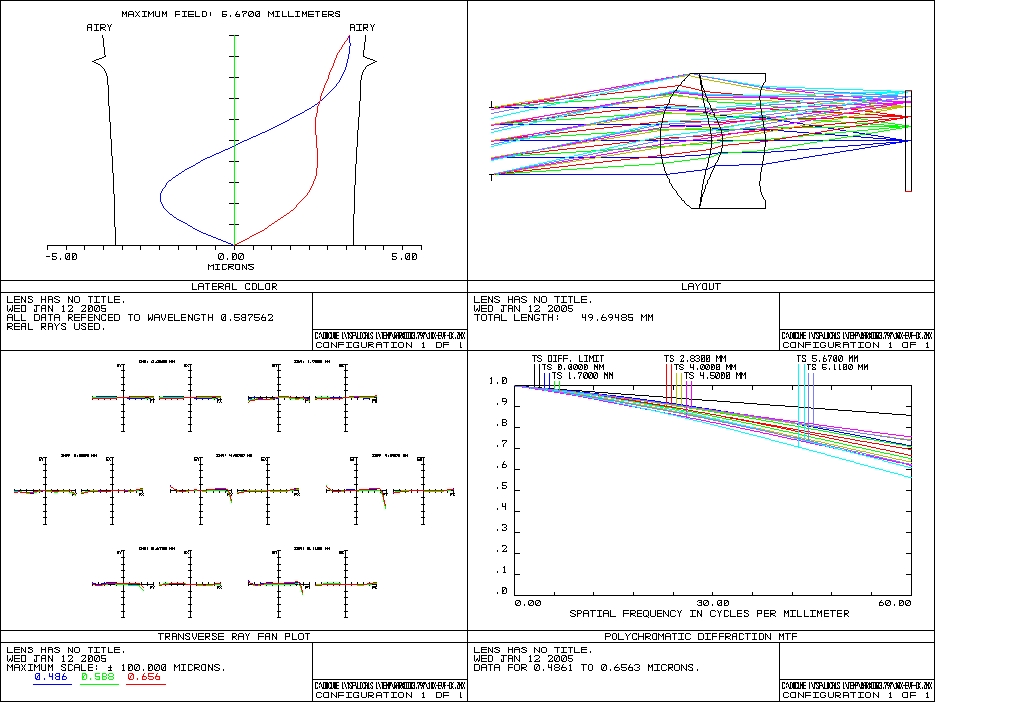

终于有人做了！

只不过你有没有注意你的像差曲线，我想他表明你的 系统有点问题！

自己看了！

另外，请教一下，用了几次非球面啊！是塑料材料吗？

谢谢你的帖子，更谢谢你的设计思想！有兴趣的话可用球面系统做一下！

呵呵！

最后谢谢你的批评！我会铭记！

我的话的确有点狂，但是我一直想知道有没有比自己设计更好的方法，更加经济而且更加简单使用，只能用这招了！

向大家道歉一下！

gezj2005

哥们:

问一下你的系统视场是60度的吗?

不可能的啊

用2个非球面是不可能作出来的啊!

晕

zta

从图来看，该目镜视场不会大于４０度．

江湖人

你的系统问题很多！

简单说两点，1、视场角不够60度，也就是普通视场角

2、叫算你做好了，也应该不可用，系统中出射光线角度不对，估计和系统物镜无法匹配！

gezj2005

我自己设计了

我的系统仅仅用两个非球面系统是肯定做不出来的

至少要2G2P以上,如果要好的话至少要3G2P以上,如果谁能做出来的话,我就佩服他!尊他为老师!

我不用非球面的话至少要6个透镜以上!

真正要做好而且成本小的话非常难!

主要是像高有问题导致焦距很小!

而且要控制畸变,就必须牺牲MTF,单独控制某一个量很简单,但是要吧所有的量都控制好,很难!

各位高手,如果有什么好的建议,希望能够提供一点.

非常感谢!

huwu

五片应该有希望。
