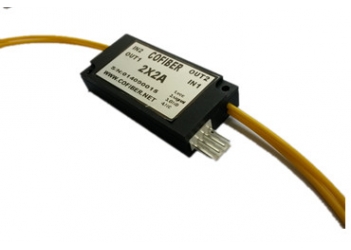

四川梓冠光电生产供应2x2A机械式光开关

cofiber612

产品特点<!--[if !vml]-->·波长范围宽·低信道串扰·高稳定性、高可靠性·独有专利技术、光路无胶·控制简单应用范围·光路切换·系统监测·实验室研发·动态配置分插复用

Parameter		Min		Max		Unit
OperatingTemperatureRange		-30		75		oC
Storage CaseTemperatureRange		-40		85		oC
Relative Humidity (non-condensing)		-		85		%
Parameter		Min	Typ.		Max		Unit
Wavelength window		1510, 1570 both					nm
Insertion Loss	IN1-IN2(0V)	-	-		1.4		dB
	OUT2-OUT1(0V)				1.4		dB
	IN1-OUT1(5V)	-	-		1.4		dB
	OUT2-IN2(5V)		-		1.4		dB
Switching Time (90%)		-	5		10		ms
Switch Driving Voltage (Vcc)		4.5	-		6.0		V
Switch signal voltage		4.5	-		5.0		V
Variation in Insertion Loss overTemperatureRange		-	-		0.4		dB
Isolation		-	60 (accept 55)		-		dB

管脚定义：

# of PIN	Signal name	Descriptons	I/O	Level	Remards
1	+5.6V	0.2A	PO
2	OSU_EN	High = Normal, Low or Open :Bypass	DO	TTL	High = Normal, Low or Open : Bypass
3	GND
4	NC
