上期讲到了高速PCB设计中建立元件库的方法
元件放置完成后
接下来的重点便是连接走线
▼▼
原理图走线
在原理图走线中有导线的连接和总线的连接。

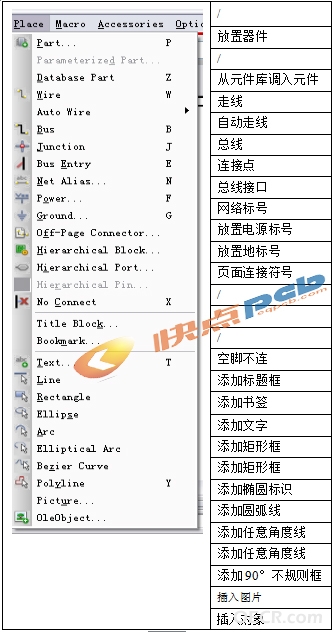

执行Place指令下的操作，可以用以添加连线（Wire）、总线（Bus）、模块（Hierarchical Block）及其输入/输出端口（Hierarchical Port）、标题栏（Title Block）、页面连接器（Off-Page Connector）、网络名（Net Alias）等原理图所需工具。
走线完便是
层次原理图设计

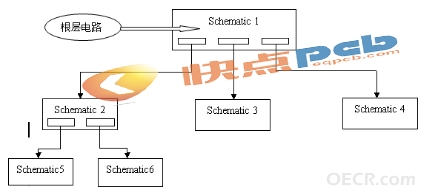

1、层次原理图，设计结构如下图：
2、放置层次框图及引脚

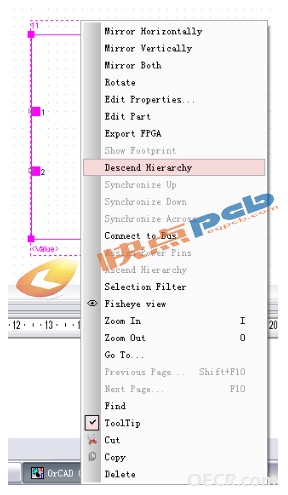

3、右击该Hierarchical Block，执行De scend Hierarchy命令，则可进入层次框图的下级原理图绘制界面，而后进行该Hierarchical Block的下层电路设计页面
当在Capture CIS中完成原理图设计后
需要对原理图进行后续处理
因此下期我们将详细介绍
原理图后处理具体操作
请同学们持续关注【快点PCB学院】公众号
