有谁做过紫外成像用的物镜？

todayalive · 发表于 2005-1-16 02:54:00

最近想做（近）紫外波段的成像物镜，查了一些资料，发现此类镜头不多。
要求：系统总长（第一面至象面）小于150mm
 F/#：1.4~2
 视场小于6度
 系统效率50%
 不要求校正色差
有哪位做过类似设计，望交流之

todayalive · 发表于 2005-1-16 04:08:00

顺便再问问，紫外波段用PW定初始结构是不是不合适？用什么算法定初始结构比较好？

hx0999 · 发表于 2005-1-16 05:32:00

买过一个紫外物镜，如何设计就不知道了

江湖人 · 发表于 2005-1-17 19:16:00

如果需要设计，我可以做！QQ：32844937

zz0216 · 发表于 2005-1-17 20:22:00

我设计过355的是显微镜的可以联系zz0216@sina.com

zhouxiaojun · 发表于 2005-1-17 23:18:00

好像光刻机有紫外的。

todayalive · 发表于 2005-1-18 04:52:00

感谢上面几位的回复，江湖人、zz0216 、hx0999，我已分别用QQ和email和你们联系。

我是学生，所以课题还得我自己做，但是，如果能有各位指点，必然受益匪浅，望各位不吝赐教。

我觉得我这个课题的难点是: 紫外波段的材料较少（我拟只采用熔石英）而F数较大，系统效率不能太低，所以不适合用太复杂的结构（我拟采用五片三组的结构，多于五片就有点影响效率了），象差校正比较困难。

乏味 · 发表于 2005-1-18 21:09:00

还是买一个吧！

zz0216 · 发表于 2005-1-19 00:31:00

如果是355波段的可以考虑在消特玻璃里选,他里面有不少在355的透过率在0.8/10MM的.当然nd大于1.64,vd小于33的就好象只有一种.当然这种结构如果还要目视检查,而355段用的话,简单就只要做两种波球差考虑的设计,复杂的话就超复消把,如果有胶合的还要考虑胶的选择,别用两天就胶完完了.还有如镀膜,就要考虑膜系的专门设计.以及一些膜系物质的截至波长.

todayalive · 发表于 2005-1-22 02:54:00

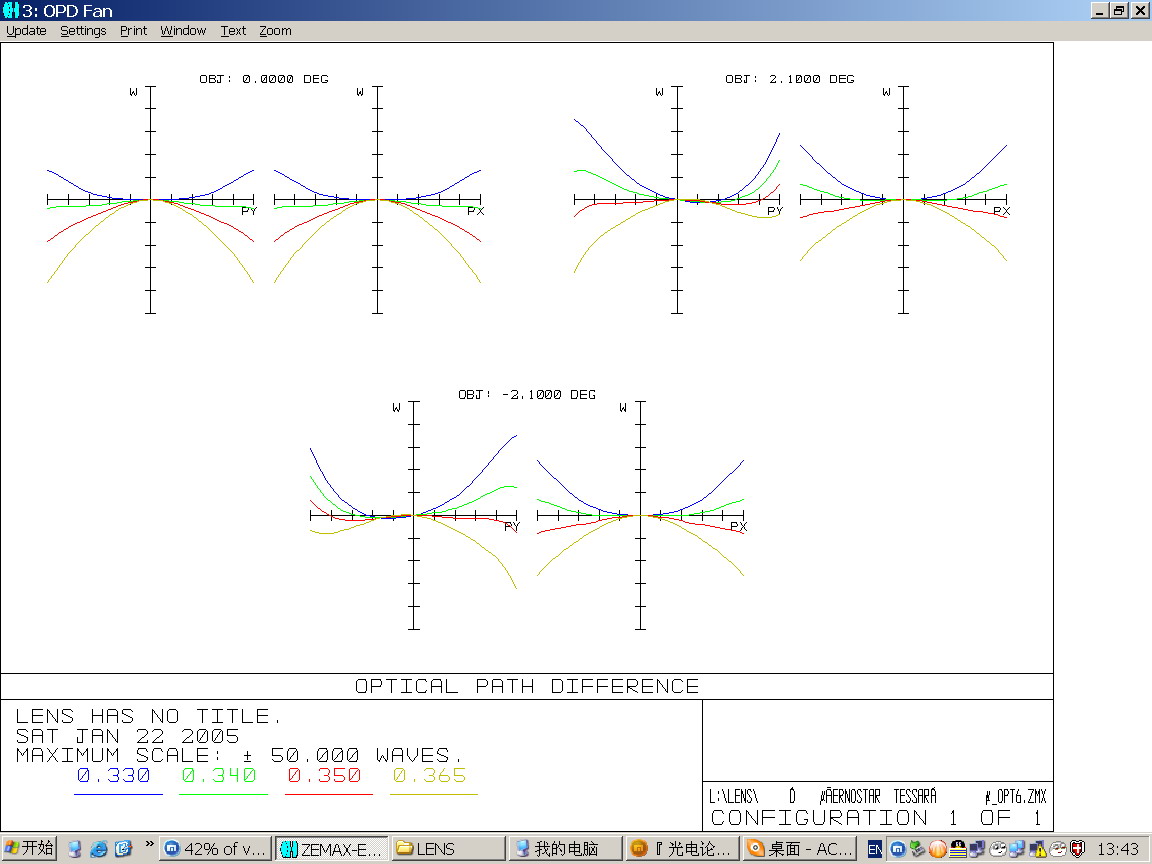

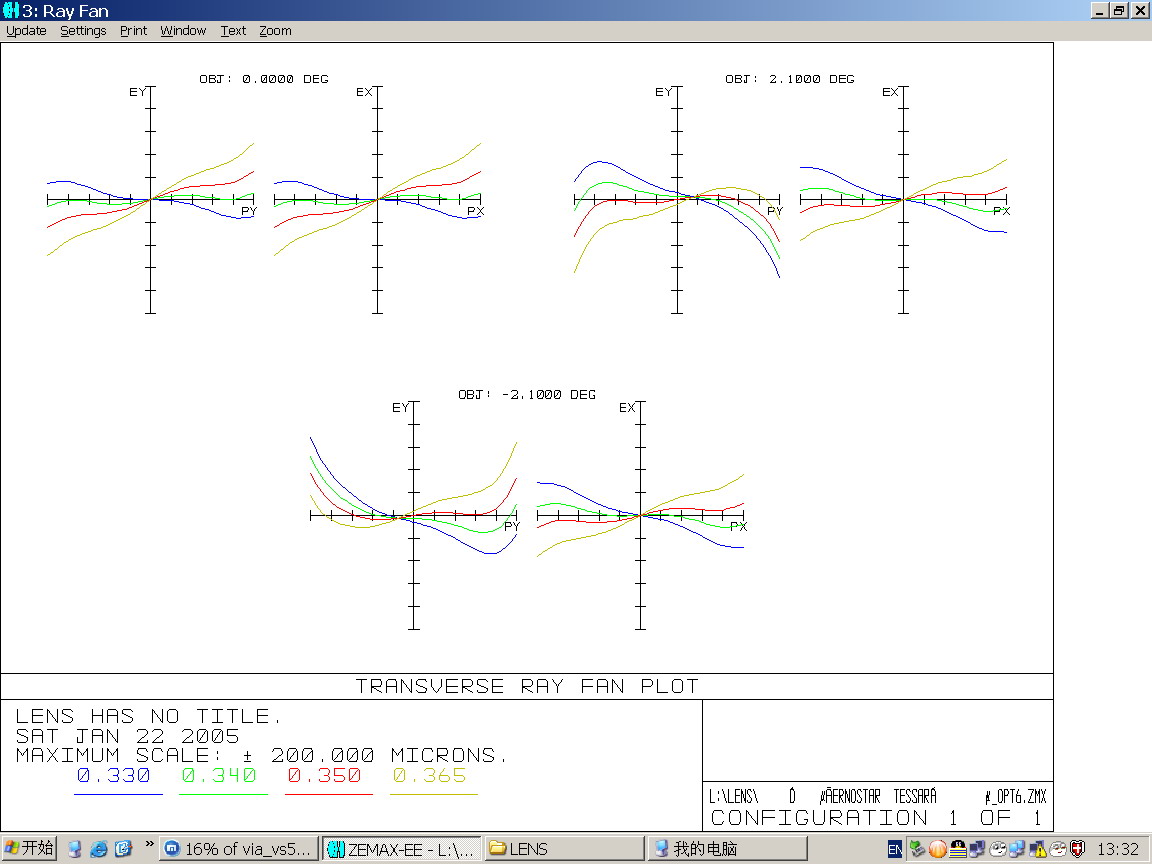

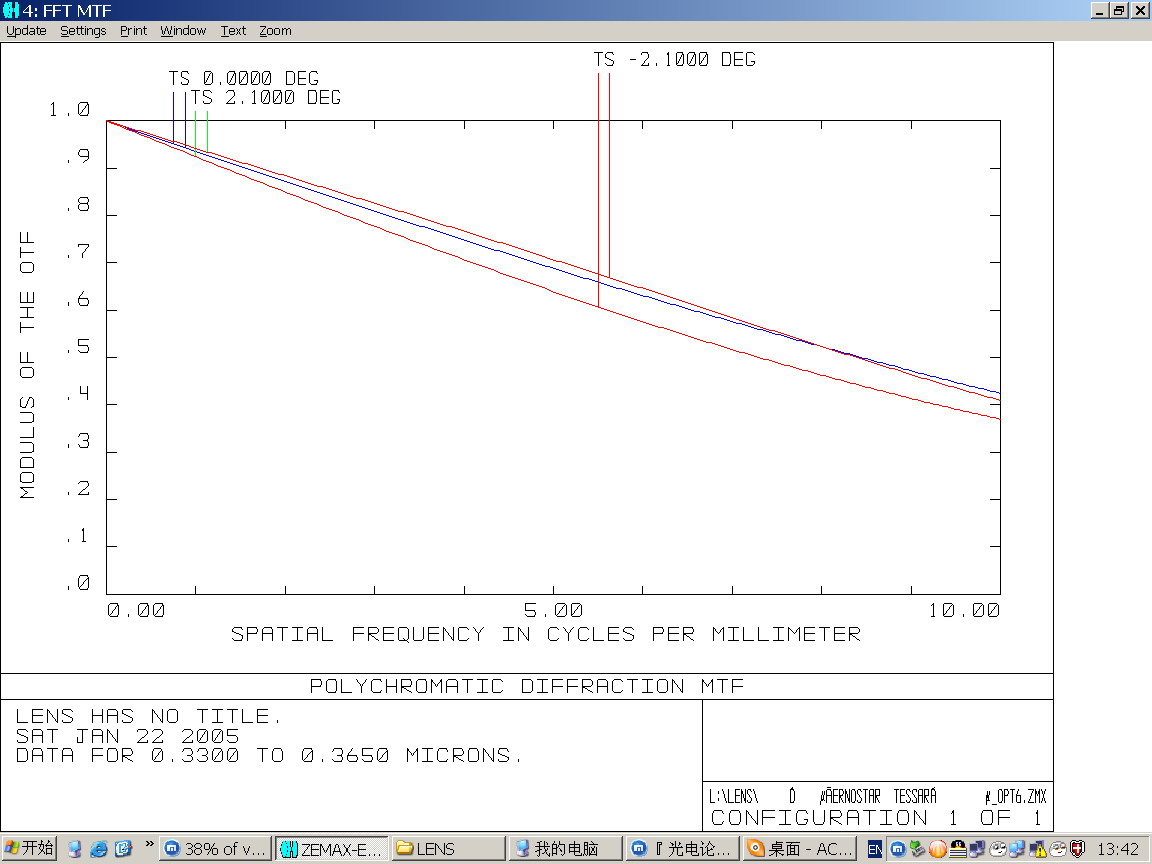

紫外系统很少用到胶合面吧，我用了五片三组的结构将RMS半径减小到了要求之内，不过其中用了一片CAF2的透镜（原来准备全部采用熔石英的）。现在主要问题是全视场的象差还比较大，MTF只有0.4

想请教各位，ZEMAX里面用的F_SILICA 和CAF2对应到国内的玻璃牌号是什么？哪里可以查到？

[此贴子已经被作者于2005-1-22 13:51:33编辑过]

todayalive · 发表于 2005-1-22 22:06:00

望请各位指教！

qhyocean · 发表于 2005-1-23 18:06:00

不要求校正色差，你可以找一个相近的普通系统，将双胶合部分简化，改用单片玻璃，再将起消色差部分玻璃也简化，因为色差不考虑，结构大致不需变化，一定的结构消一定的相差，还有完全可以用PW方法，如果不考虑位置和倍率色差，其实就是设置方程时不考虑两个C系数，完全用5个单色相差解方程。以上是个人的观点，不知道正确与否，请高手指教！！谢谢
