【双色温驱动电路方案】100V、1.5A支持多路调光，恒流无频闪FP7182

amyqing

一、方案名称：
【双色温驱动电路方案】100V、1.5A支持多路调光，恒流无频闪FP7182

二、产品定义：
FP7182平均电流模式控制的LED驱动IC工作在恒定关断时间模式。FP7182不产生峰值平均误差，从而大大提高了精度，线路和负载调节LED电流无环路补偿或高边电流检测的需要。输出LED电流精度为2%。

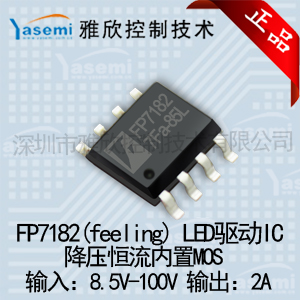

三、产品图片：


四、方案特点：
1、恒流芯片方案，平均电流检测，转化效率高达95%。
2、输入端最高支持输入100V电压，输出最大占空比90%，最大电流1.5A。适用灯具1W-100W。
3、支持PWM信号调光和线性调光，匹配市场上PWM、0/1-10V、电位器、DALI、2.4G灯多种调光模式。
4、支持灯珠共阳极控制，适合多路调光灯珠布板，节约灯板面积，价低成本，提高效率，适用市场常规双色温、RGB等灯具。
5、具备抗干扰功能，可过EMC、UL、3C等国际认证。

五、应用范围：
双色温调光灯具、RGB调光灯具、0-10V调光灯具、PWM调光灯具、VR调光灯具、DALI调光灯具

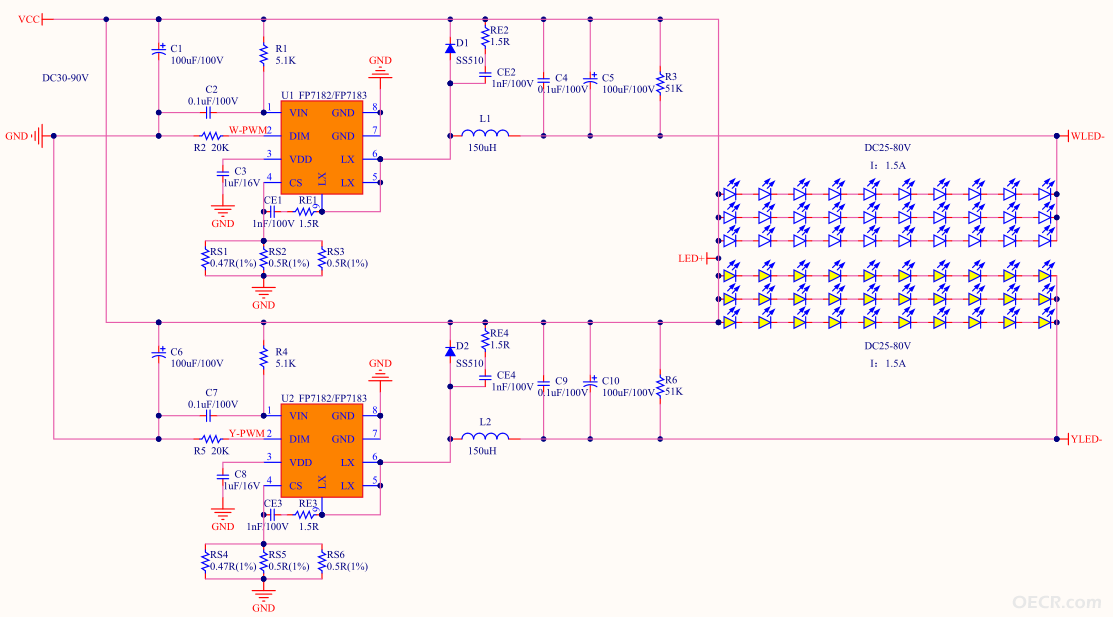

六、应用电路图：


PCB板布局说明：
1、RS取样电阻靠近IC的CS脚，RS取样电阻的地靠近输入电容的地。
2、VDD电容的地靠近IC的GND脚，RS电阻的地靠近IC的GND离。
3、RE和CE的RC电路靠近肖基特和LX脚近点。
4、PCB板剩余空间建议都铺铜走地线，对抗杂讯干扰比较好。
5、电感要避免靠近IC，以免干扰IC的电流侦测，电感远离CS和DIM脚。
