[求助]共光路的问题

bonnie

请问各位高手
有没有方法实现红外、可见与激光的共光路？
激光与可见共光路好像比较常见，用的是什么方法呢，是否折反射光路再用分光镜分光？若要增加红外系统，材料怎么解决？
还望不吝赐教。谢谢！

风铃草

<P>帮你顶~~~~~</P>
<P>支持~~~~~还有字数的限制啊~~~~</P>

todayalive

<P>没设计过共光路系统，不过我想主要矛盾应该在红外光路的设计上，因为红外波段可用材料比较少，而可见光的选择较多，所以应该“迁就”红外的光路设计。</P>
<P>不知道你的具体要求，也不知道你的激光波段是什么，但是宽光谱光路应该用反射比较好吧</P>

bonnie

<P>激光的波段1.06。</P>
<P>反射式就是视场做不大。还有其他办法吗？</P>
<P>分光用什么呢？谢谢</P>

dexing

反射式分光式，是比较好的选择了。

todayalive

想问一下，你指的共光路是指 将可见光和红外光分解出来还是合成在一起？

我最近也在考虑要设计的紫外－可见 分光系统。

bonnie

希望通过同一部分光学系统以后分光，然后各自成像。

目的主要是减小体积，且在同一时间瞄准同一目标。

不知道可有好的方案？

luaim

看来，您这个要求是很高的（只有军用才会这样吧？哈哈），有些要求也没给全，例如红外波段是多少？还有其他要求：F各是多少（还是相等），成像质量，视场，还有就是分化板（因为要瞄准）是共用还是可以分别安装，体积？太多了，一下也说不完。把要求发给我可以看看(保证保密)：luaim@sina.com

建议：共光路部分采用宽光谱材料，然后分光用不同的CCD接收。分化板视具体要求而定。

todayalive

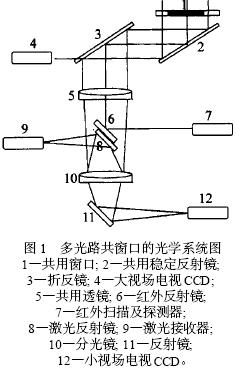

昨天刚好找到了一片文章，其中的光路你可以看看，只可惜其中的小视场CCD的光路存在遮拦，不适合我。

[求助]共光路的问题

luaim

看了看，上面的光路设计的还是很复杂的（反射面也太多了，还有一个曲面反射，安装难度大）。上面的视场遮拦是可以避免的（如果没有特殊考虑的话），其实，上面大概有两个视场存在遮拦：9、12，（9大概是用来激光测距的接受器，是否？），只要把7和9分离出来放在2的正下对这入射窗就能避免遮拦，也有其它方案可供选择。

上面只是一面之词，相信这个光路设计者的水平不低。

todayalive

这是一个跟踪装置的光路，探测器较多当然也较复杂，而且似乎是军口的项目，他这么设计应该还有其他的指标要求。

bonnie

非常感谢各位的参与、解答。

看了todayalive的光路图有所启发，这样的结构比较紧凑。

这个系统可见光的双视场看来是单独设计的。不知对否？
