帮忙用zemax设计一个简单的光路

shientao · 发表于 2005-10-10 19:35:00

我从一本光学书上看到这样一个光学系统，想用zemax设计一下，可是不知道怎么设计？？麻烦高手帮忙指点设计一下!!!

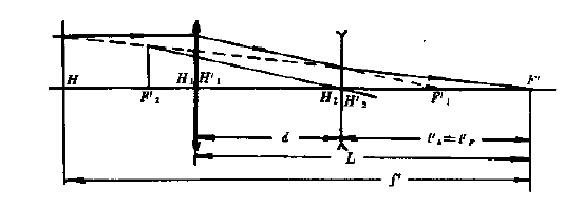

f1’= 500mm f2’=-400mm d=300mm L=700mm Lf’=700mm
f’=1m
这个简单的光学系统用zemax怎么设计???
透镜的曲率不知道能不能算出来，算不出来就自己定义一个值，

帮忙用zemax设计一个简单的光路

[此贴子已经被作者于2005-10-10 11:36:28编辑过]

todayalive · 发表于 2005-10-10 21:57:00

建议看《应用光学》和zemax自带的例子

shientao · 发表于 2005-10-10 22:29:00

是不是安连生主编的《应用光学〉（第三版）？？？？自带的例子我看过了，还看过很多遍了，就是搞不出来!!!指点一下！！

风铃草 · 发表于 2005-10-11 06:06:00

这个属于摄远物镜~~~我刚做了一个。
Lf’=700mm f’=1m 是什么意思？
既然每个组元的光焦度确定了，那么这个系统也就没有问题了。

shientao · 发表于 2005-10-11 15:36:00

Lf'代表第二个透镜的焦距，f'代表系统的焦距！
是不是透镜的曲率半径可以自己定义？

gui · 发表于 2005-10-11 16:33:00

我想如果你选定了玻璃的材质，R就可以确定下来了。不知道是不是，请高手给个答案.

shientao · 发表于 2005-10-11 17:53:00

折射率和半径的关系？谁指点一下？？？

xiaoniu · 发表于 2005-10-11 18:02:00

已知单片镜的焦距，这种结构先给两球面半径相同，只要材质跟R确定其中一个，另一个可推出。

yabok · 发表于 2005-10-11 19:51:00

想问一下,lf'和f2是一个焦距吗?

yabok · 发表于 2005-10-11 20:05:00

我觉得你的数给错了。lf=400 应该

shientao · 发表于 2005-10-11 23:04:00

书上是这么说的，我没给错数据！！

stevenwu · 发表于 2005-10-11 23:29:00

用paraxial理想系统很容易模拟，只要给出各透镜的相对位置和焦距就可以了。
