内窥镜数据,兼维修

zhouyonggen2006 · 发表于 2006-6-12 16:53:00

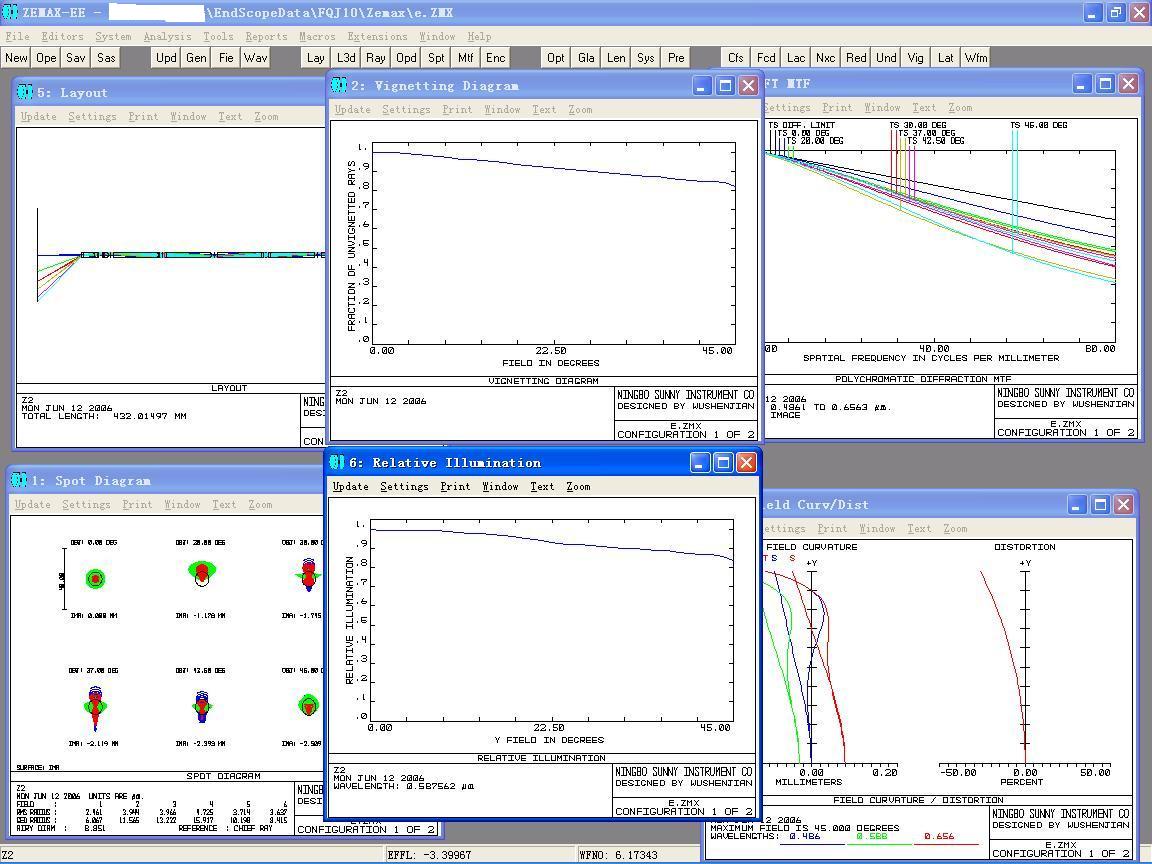

视场角90d度

F=3.4mm

F#=6.

畸变25%

总长382mm

渐晕0.9,当视场角扩到95度时为0.75

内窥镜数据,兼维修

zhouyonggen2006 · 发表于 2006-6-13 00:31:00

棒镜是单边胶合，降低高温开胶概略４０％多

zhouyonggen2006 · 发表于 2006-11-22 02:55:00

前几天完成一鼻窦镜光学设计，具体参数是：
1。F=1mm,
2.总长：206mm,
3.视场:125度
4：DIST：44%
5：渐晕：80%
6：棒镜为单边胶合
7：使用一非球面
8:F#=7.1

zhouyonggen2006 · 发表于 2007-5-14 19:44:00

前几天完成一鼻窦镜光学设计，具体参数是：
1。F=1.3mm,
2.总长：207mm,
3.视场:110度
4：DIST：42%
5：渐晕：95%
6：棒镜为单边胶合
7:F#=7.3

有兴趣厂家可以合作,同时提供结构件设计数据
