我第一次自己做電路，幫我看看，謝謝大家

ilikecat13 · 发表于 2006-8-30 18:39:00

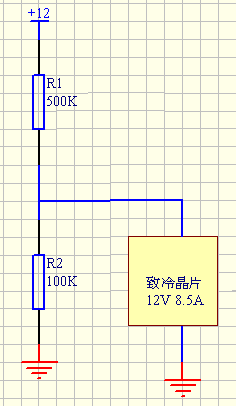

我最近在做致冷片(12V 8.5A)的控制，電路圖上的R1是一個可變電阻，R2是固定的，

我想用分壓的方式來控制致冷片的溫度，由於第一次實際做電路，

發生了很多問題，請大家能給我一點意見，非常感謝

希望大家能幫幫我，

以下是我做電路所發生的問題：

1.我用分壓的方式，並將致冷片與R2並聯，想用R2的電壓來供應致冷片，但致冷片的電阻太小了，

一並聯上去，照成電壓都被R1吃掉了，不曉得應該怎麼解決？

2.我想問，怎麼知道一個電容可以承受多少電流？

希望大家能幫幫小弟我

感謝萬分

我第一次自己做電路，幫我看看，謝謝大家

alan_liu · 发表于 2006-9-5 22:51:00

我很同情，可我也帮不了你

吴量 · 发表于 2006-9-6 02:03:00

看你的电路，R2完全是多余的。在1欧姆多一点的TEC两端并一个100K的电阻是没什么意义的。电压全部被R1分去，是因为R1电阻太大。R1电阻值最小能小到0.1欧姆以下的话，电路就可以比较理想的工作了。R1用可变电阻是不合适的，首先，可变电阻很难承受8.5A电流，还有无法实现自动控制。也就是说电路只能用来制冷降温，而不能控温。建议改用三级管和场管等受控元件。

huirock · 发表于 2006-9-14 01:16:00

[B]以下是引用[I]吴量[/I]在2006-9-5 18:03:00的发言：[/B][BR] 看你的电路，R2完全是多余的。在1欧姆多一点的TEC两端并一个100K的电阻是没什么意义的。电压全部被R1分去，是因为R1电阻太大。R1电阻值最小能小到0.1欧姆以下的话，电路就可以比较理想的工作了。R1用可变电阻是不合适的，首先，可变电阻很难承受8.5A电流，还有无法实现自动控制。也就是说电路只能用来制冷降温，而不能控温。建议改用三级管和场管等受控元件。

用运放+三级管或场管,不少书上都有介绍简单温控电路.

ilikecat13 · 发表于 2006-9-14 16:13:00

如果用運算放大器和三極管做的話，因為我只是想做一個用可調整溫度多低的致冷片

如果說用一個可調電阻串在三極管的b極，並把12v供應給be腳，且用ce的電壓來供應給致冷片

，控制溫度時，就調整可調電阻，不知道這樣是不是可以，大家幫幫我吧

感謝萬分

huirock · 发表于 2006-9-14 18:09:00

如果要准确的控制温度,肯定是要热敏电阻要监控温度的.

lymex · 发表于 2006-9-20 19:55:00

如果需要温度准确，那就需要有温度检测和控制，甚至要用到PID控制，比较复杂。

如果不需要温度准确，只需要分几个制冷级别，那就用可调的稳压电源，直接输出给致冷片即可。可调的稳压电源选择输出电流10A、电压可以在3V到12V之间调节的那种即可。

祝慕文殊 · 发表于 2006-10-4 22:13:00

我第一次自己做電路，幫我看看，謝謝大家

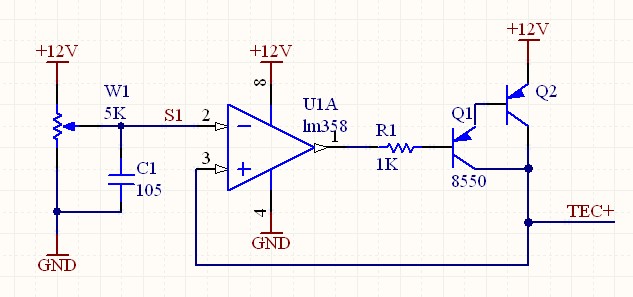

输出电压约为0-10.5V可调，Q1和Q2均为PNP型，可用复合管代替，工作电流要选12A以上的比较好。注意Q2要做好散热。

祝慕文殊 · 发表于 2006-10-4 22:43:00

我第一次自己做電路，幫我看看，謝謝大家

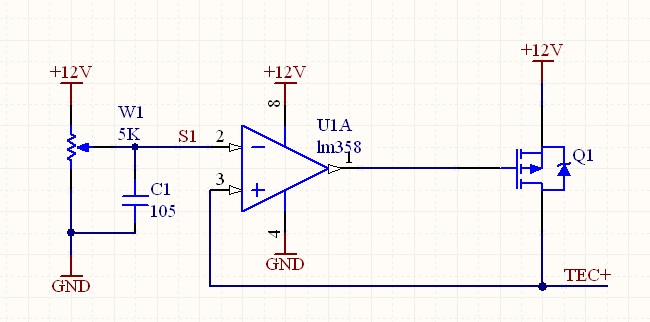

输出电压约为0-12V可调。最好在运放第1脚加1K电阻到12V，若电路产生震荡，在运方1-2脚之间加103电容。场馆可选用IRF4905，同样注意散热。

SyntonyLaser · 发表于 2007-4-2 05:23:00

PWM技术和场效应管可以轻松解决问题。
