设计个镜头，欢迎各位行家里手来拍砖

kyshdl76129 · 发表于 2006-9-22 04:14:00

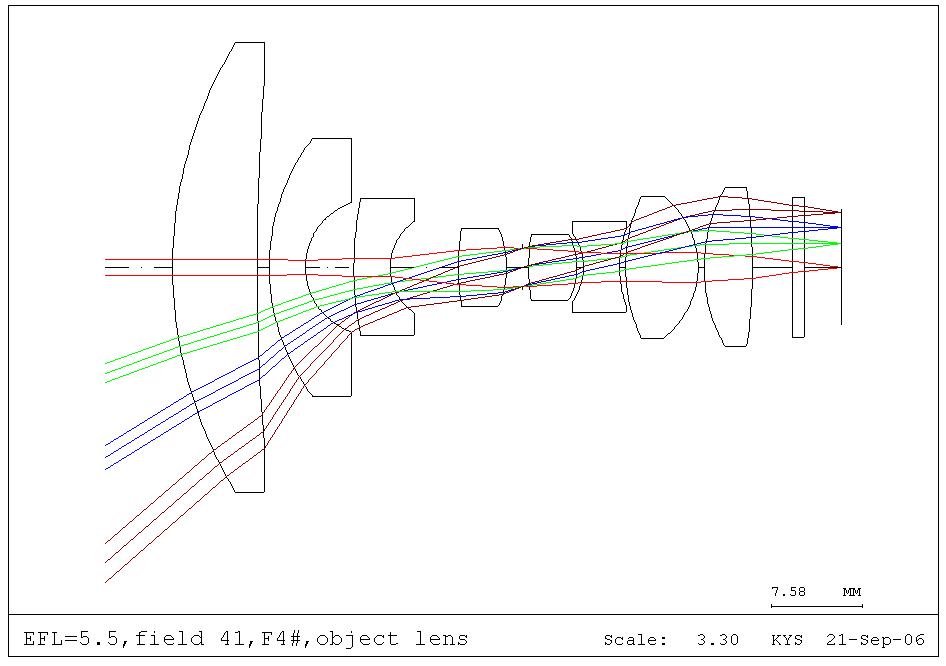

本人设计个镜头，F#4，全视场82°，焦距5.5mm，CCD尺寸6.6x6.6mm，像素6.45um，合78pl/mm用于搜索用的，顾全视场要求照度一致。所以设计成像方远心结构。结构如图

kyshdl76129 · 发表于 2006-9-22 04:17:00

设计个镜头，欢迎各位行家里手来拍砖

kyshdl76129 · 发表于 2006-9-22 04:21:00

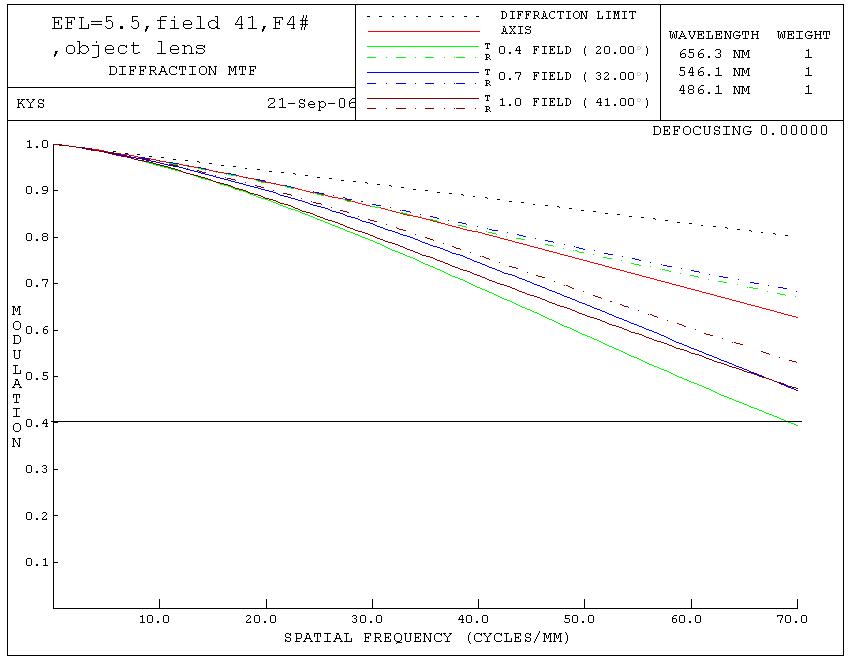

MTF，70pl/mm

设计个镜头，欢迎各位行家里手来拍砖

kyshdl76129 · 发表于 2006-9-22 04:25:00

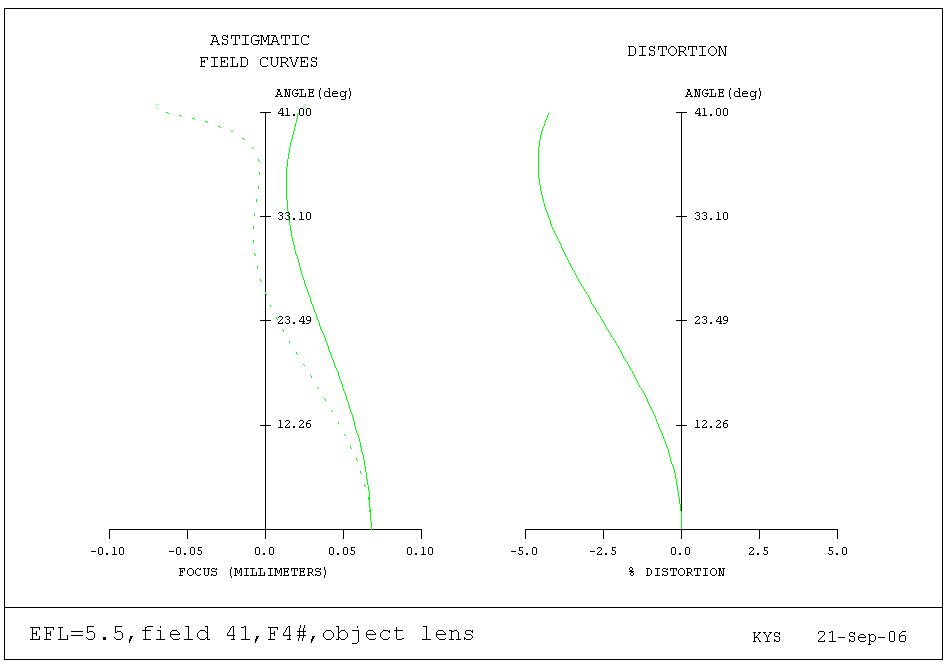

畸变和像散

设计个镜头，欢迎各位行家里手来拍砖

kyshdl76129 · 发表于 2006-9-22 04:27:00

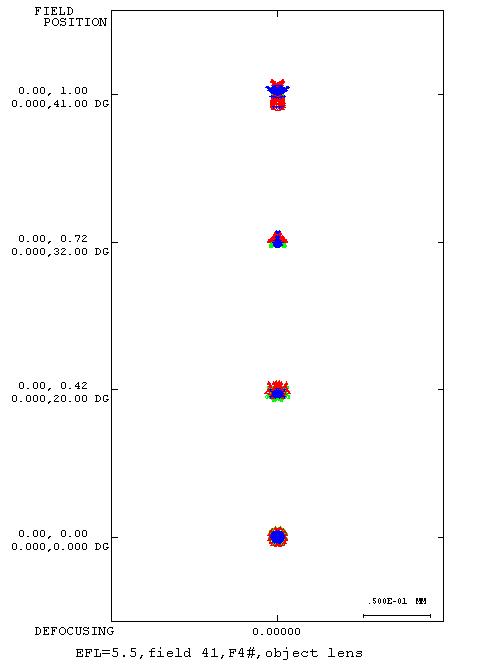

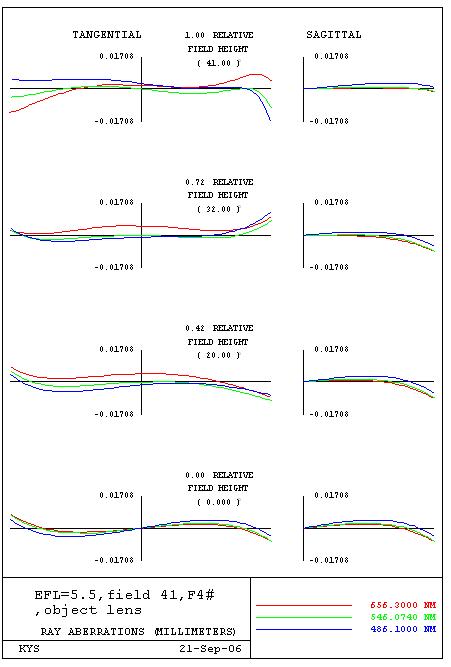

像差曲线

设计个镜头，欢迎各位行家里手来拍砖

kyshdl76129 · 发表于 2006-9-22 04:29:00

设计个镜头，欢迎各位行家里手来拍砖

kyshdl76129 · 发表于 2006-9-22 04:38:00

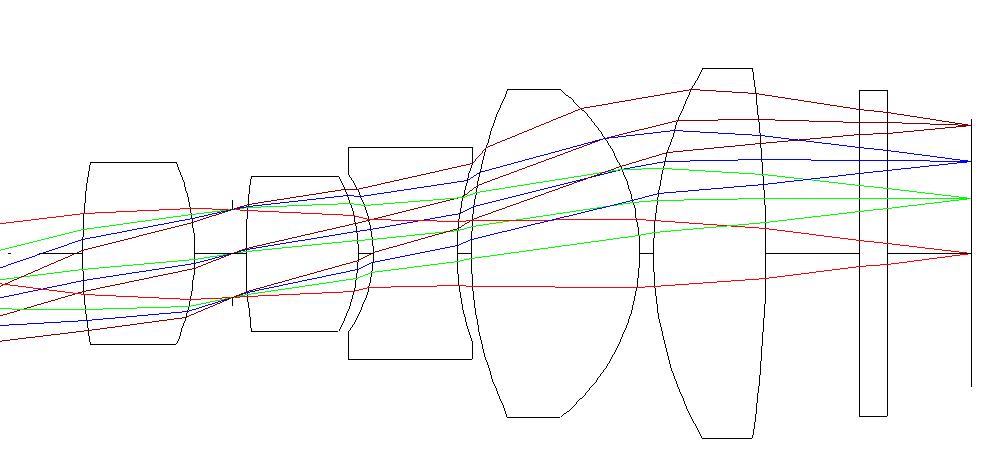

照度方面，41°视场的cos四次方为0.32，这里由于安像方远心光路，破坏了四次方规律。MTF计算得41°时照度为80％。32°水平视场的照度为95.7％.具体结构可看出

kyshdl76129 · 发表于 2006-9-22 04:47:00

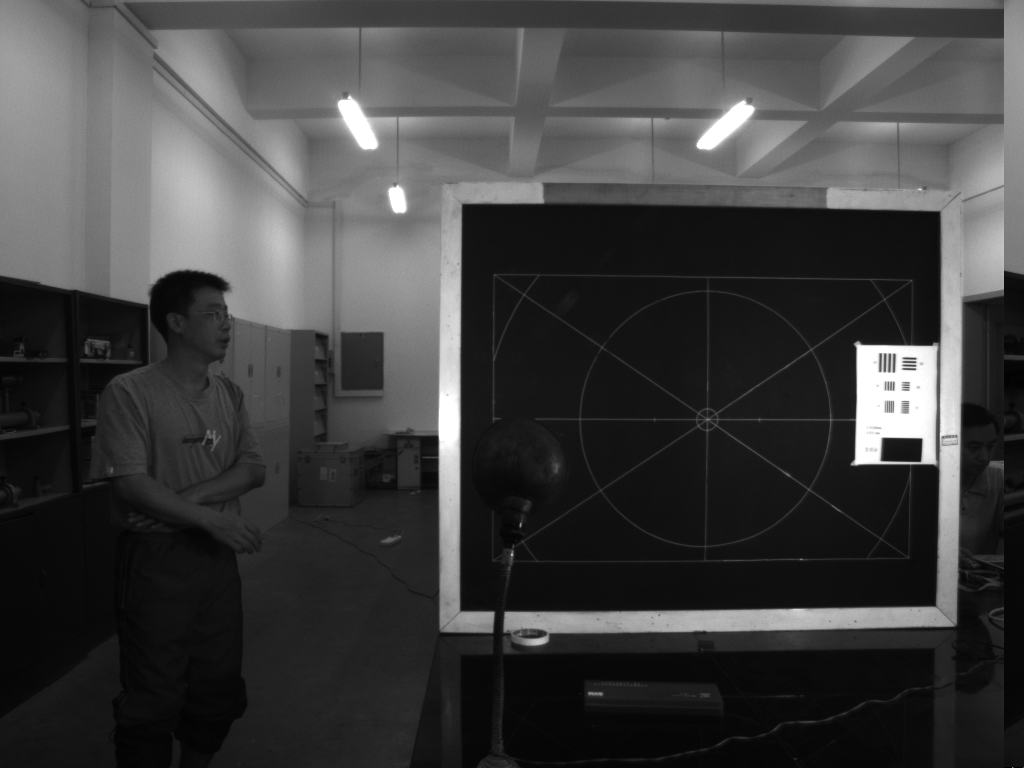

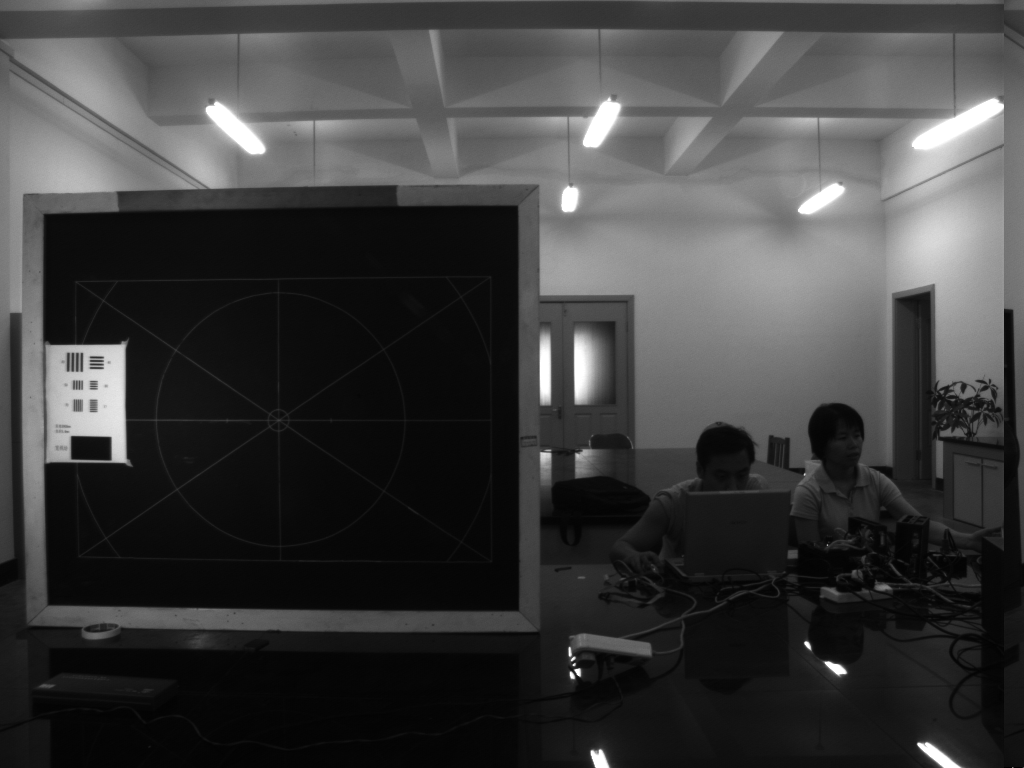

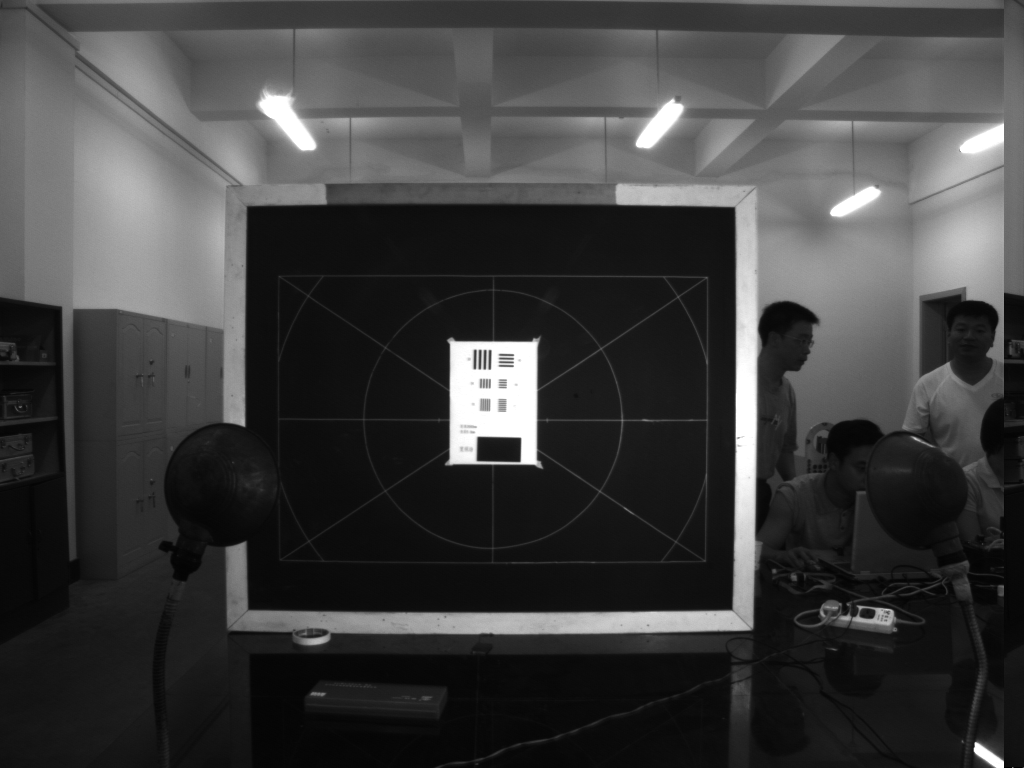

此相机理论计算可以分别70pl/mm，实际测的60pl/mm，下面是此相机的真实分辨率测试场景。

设计个镜头，欢迎各位行家里手来拍砖

kyshdl76129 · 发表于 2006-9-22 04:53:00

设计个镜头，欢迎各位行家里手来拍砖

kyshdl76129 · 发表于 2006-9-22 05:01:00

遗憾的是，我是镜头设计者，照的相片里竟然没把我拍进去啊，郁闷

ukyochen · 发表于 2006-9-22 16:54:00

提示: 作者被禁止或删除内容自动屏蔽

dajuzhan · 发表于 2006-9-28 17:45:00

看起来不错。

可畸变大了点, 有点轴外差,

请问这镜头在强光下是否容易出现鬼影
