耦合遇到这种情况，基本已判成死刑（图）

feipeiwang · 发表于 2007-6-8 12:01:01

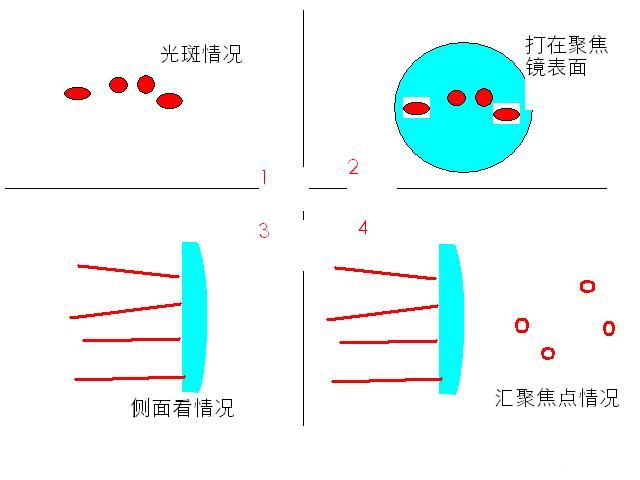

耦合遇到这种情况(见下图)，基本已判成死刑，根本没有办法耦

看图１光班情况，４路不同（＿高斯光），非平行光束，从不通方向过来
看图２打在镜片表面情况
过透镜后各有各的焦点，有深有浅
跟不谈不上耦合

难题，求教
一定要把它耦合进0.６的光纤里,总功率300w，是个较大的难题
前部整形已整到最佳（基本不可动），难题就是这样光如何高效率耦进光纤？

鄙人有个想法，还没有去实施，前部加个毛化镜（不知道有没有这个东西）
理论上讲毛化后损耗很大，但光束方向是控制住了
不知可不可行，请指导一二
或有好的想法指点一下小弟
非常感谢

谢谢

扬帆起航 · 发表于 2007-6-8 13:08:16

没有看明白.......

feipeiwang · 发表于 2007-6-8 16:47:13

楼上的讲哪没看明白,讲出来
我好修改
谢谢

hx0999 · 发表于 2007-6-8 17:37:27

用四根光纤分别偶合，用1X4的光纤偶合器从一个口输出可以不？

hx0999 · 发表于 2007-6-8 17:40:15

你的激光输出怎么会这样？
是一个光源吗？

Raytress · 发表于 2007-6-9 00:49:37

耦合300W到0.6的光纤不是什么难事.

hx0999 · 发表于 2007-6-9 08:38:16

楼上的，你光是说说，
对问题的解决一点帮助都没有。

feewang · 发表于 2007-6-9 09:41:50

不明白楼主为什么不把这四路光调同光路？

hx0999 · 发表于 2007-6-9 11:03:26

跟#8的看法类似：
一个激光光源输出出现的这种光斑分布情况？

一塌糊涂 · 发表于 2007-6-9 14:29:42

看楼主的图，好像是要把四束来自不同光源的光耦合到一起，
我觉得可以用两个主面透镜加以组合，配合以不同的角度，应该可以得到类似散光眼镜的效果，说不定会有用，

feipeiwang · 发表于 2007-6-11 09:40:07

我现在一个一个回复大家的问题
4楼:不行,必须从一根光纤出,求单根总能量
5楼:说的对,不是一个光源,而是4个光源
6楼:我就不回答了
7楼:我表示感谢
8楼:我现在就是遇到这么个问题,一言难尽呀,谢谢
9楼:畫杯糞為力量谢谢您对此难题的一再关注
10楼:对您提的想法我深表感谢,你所说的"类似散光眼镜"的东西是不是将前部整形,又类似"光栅"的器件,是么?
谢谢,我也希望这个可行,我再查查资料,如果这个办法可行,在耦合不规则光路基础上又有一长足的进步。

何必有我 · 发表于 2007-6-11 14:16:33

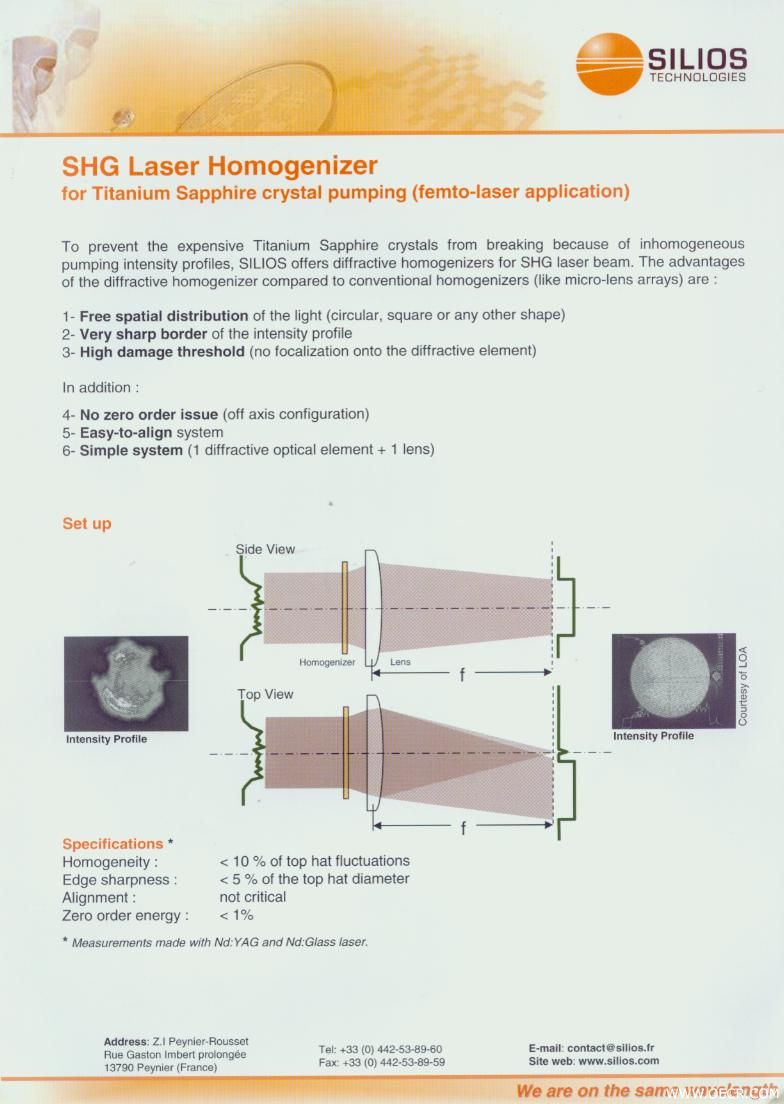

如你所说,用均匀片的确是一个解决的办法,但是问题是成本比较高,图如下.
另一个方式是采用大芯的锥形光纤,然后和600的光纤熔接
