关于zemax中发散角的设置问题

zcx83 · 发表于 2007-9-21 11:15:56

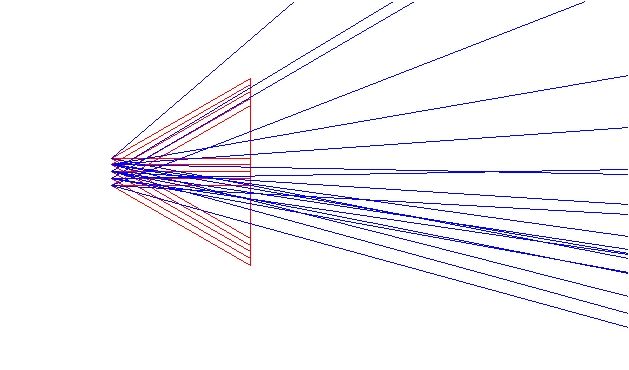

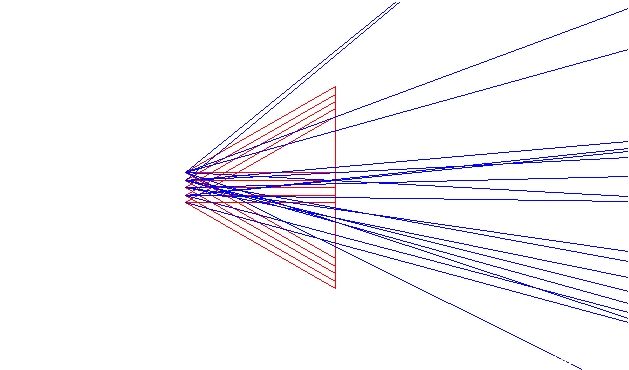

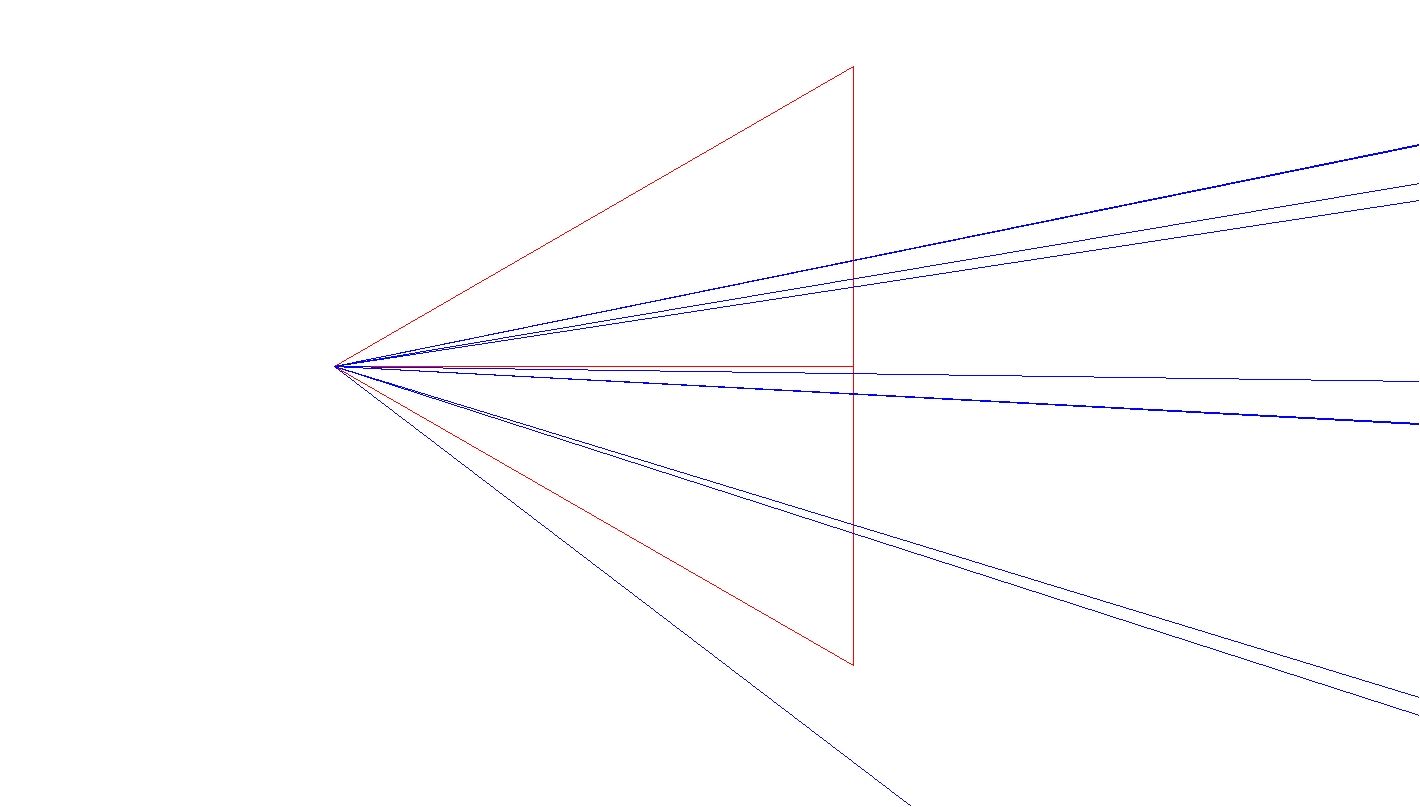

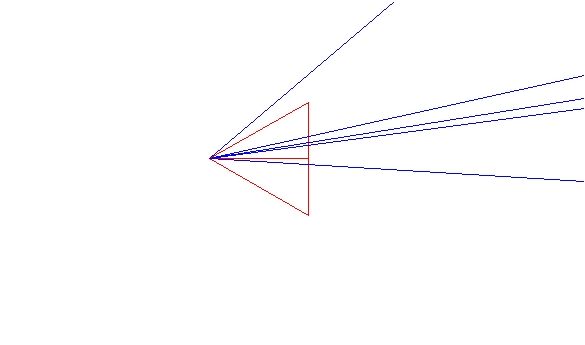

如图，我设置了LD发散角，x divergence为30，图中红的框显示也是30度，为什么还是有发散角大于30度的光出来？
谢谢！

cooljay · 发表于 2007-9-21 12:43:51

这是非序列性模式下的模拟吧？！请问您的Y方向的扩散角是多少？因为ZEMAX显示的平面是Y-Z平面。

zcx83 · 发表于 2007-9-21 13:17:18

这个是我绕z轴转了90度后的，其实就是xz方向的了，图中红的是zemax自动标的，蓝色的是光纤轨迹
是非序列下的

zcx83 · 发表于 2007-9-22 08:26:09

有人知道么，谢谢！
觉得很奇怪。

liuyuanyuan1976 · 发表于 2007-9-24 09:01:27

我也遇到过这个问题，我觉得是因为虽然你的发散角是30，但发散角以外是有光束的，zemax为了准确可能会选几条这样的光线进行追迹。不知对不对？

zcx83 · 发表于 2007-9-24 11:57:28

原帖由 liuyuanyuan1976 于 2007-9-24 09:01 发表
我也遇到过这个问题，我觉得是因为虽然你的发散角是30，但发散角以外是有光束的，zemax为了准确可能会选几条这样的光线进行追迹。不知对不对？

你说的这个倒是有可能

ade · 发表于 2007-9-24 14:21:53

about this divergence
the definition of divergence in ZEMAX is not the same as that we got from the manufactors. you may find the detail in the manual.
