高手帮忙看看我这个设计

zql_0711 · 发表于 2008-4-10 21:11:25

各位大侠:

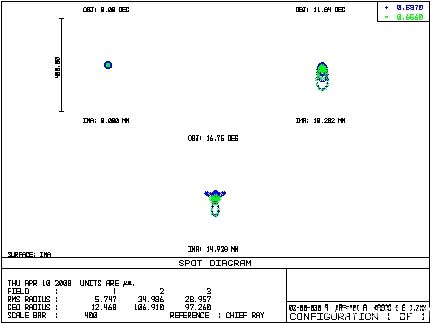

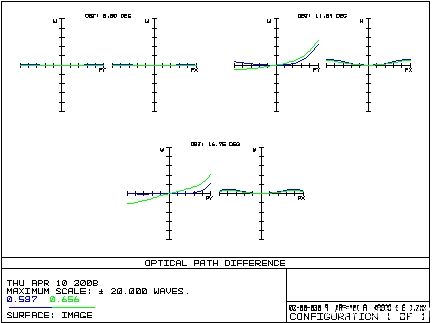

我修改了个专利镜头,优化后感觉很不好。请大家指教我这个设计中有哪些像差存在，该用哪些操作数进行优化，偶是新手。恳请大家不吝赐教！

zhouqihui · 发表于 2008-4-11 10:21:13

是什么结构的??

ggll · 发表于 2008-4-11 17:16:18

这个太差了
差的太远啦
呵呵

zql_0711 · 发表于 2008-4-11 19:12:25

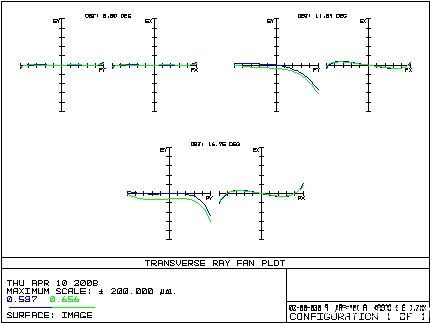

是个摄影镜头!我回去后又好好的优化了下.还是不太理想.请问ggll从ray fan图上看出这个系统有哪些象差?要用哪些操作数来优化?

hustoe · 发表于 2008-4-13 14:28:16

努力，有希望的结构

optoboy · 发表于 2008-4-15 08:29:57

楼主用了两个波长优化，是白光摄影么？
从像差曲线上可以看出，2 3视场的子午球差，子午慧差较大。

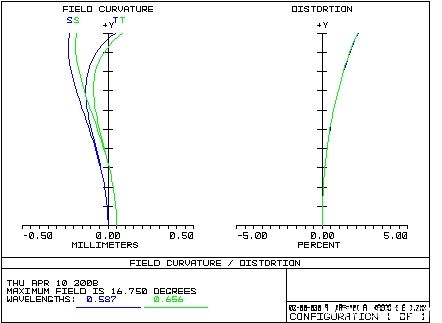

我只能看出这么多，畸变还可以。嘿嘿

blueboat2008 · 发表于 2008-4-15 14:41:19

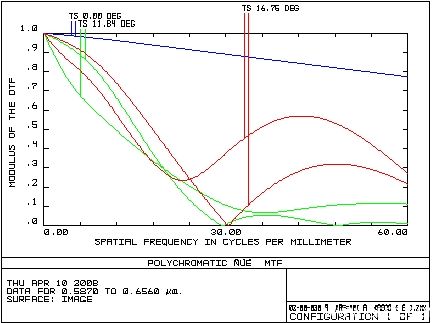

你的系统传函中间下降太快，严重影响成像的层次细节表达，你应该让它再平滑些

123inter789 · 发表于 2008-4-25 22:16:24

MTF太差~~用几个控制总长和厚度的函数加默认的质心优化函数优化一下就会变好~~
