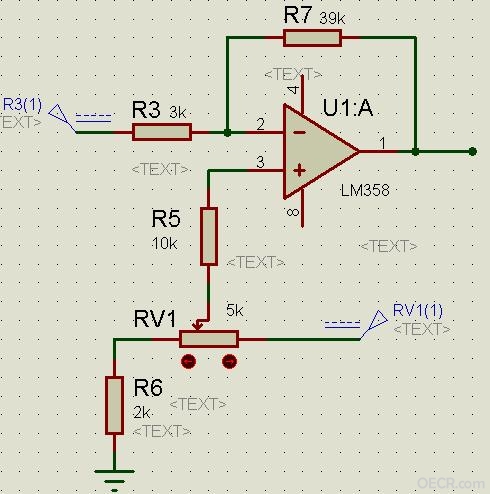

这是什么电路？？

正南

是差动运放么，我算得的结果和测得的不一样呢！反相端-4.2V，同相-5V，输出怎么算，请教

施疏弥勒

原来你的输入信号都是负的，难怪你想用负电源供电。由于你没有提供电位器的抽头位置，所以输出电压是不确定的，根据电位器取极限位置计算结果为：6.2V和48.2V。也就是说输入信号分别为反相端-4.2V，同相-5V的时候，根据电位器抽头位置的变化，输出电压映射为6.2V和48.2V之间。要实现电路功能结合LM358输入参数，运放必须为双电源供电，+50V和-5V。一般情况下，这样的供电是很罕见的。而且，供电电压超出了LM358允许范围。所以说这个电路是有设计缺陷的，元器件的参数选着不适应输入信号。假设采用+-10V供电，电位器尽量调向RV1(1)一段，测量的参数和计算的就应该差不多了。

正南

感谢这位兄台，我是新手，很多不懂请多多指教

正南

这个电路是这样的，IC不是LM358，采用单-5供电，电位器抽头接-5，运放输入端均为3.99V，R3应该为6K，输入-4.2的电压，运放输出为-3.2，都是测得的
