专业加工各种高精度棱镜、柱面镜、平晶、球面透镜、复曲面等光学元件

 火... [复制链接]
发表于 2008-7-30 20:44:30 | 显示全部楼层 |阅读模式

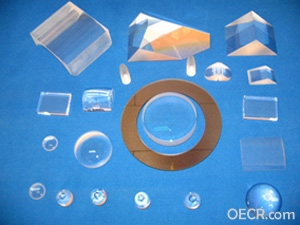

长春吉祥光电仪器有限公司(原长春市科兴光学仪器厂,建于1995年)是以专业加工光学元件为主的生产型企业,我公司产品加工范围较广,能加工各种高精度的棱镜、柱面镜、平行平晶、平面平晶,球面透镜、非球面透镜,胶合镜、楔镜、球透镜,棒镜、复曲面、轮胎镜、窗口及异型元件、打孔件等,并可对你需要的元件或系统进行设计和复制。
高精度棱镜、大口径柱面镜、透镜和平晶都是我们的专长。
我公司拥有专业的技术人员和雄厚的加工实力,生产设备先进,检测仪器齐全,能够保证你对产品质量的要求。我公司的产品以最好的质量,最短的工期,最合理的价格而受客户广泛信赖。
材料:以石英、氟化钙、氟化镁及光学玻璃、微晶玻璃、硅、锗为主
如有需要,请联系.
http://www.ccjxoptic.com
E-mail:jixiangoptic@sina.com,jixiangoptic@hotmail.com
电话:0431-85175578
传真:0431-85178991
 楼主| 发表于 2008-8-8 18:56:10 | 显示全部楼层

棱镜

类型:各种尺寸规格直角棱镜、 等腰棱镜、等边棱镜、屋脊棱镜、斜方棱镜、角锥棱镜、立方棱镜、四棱镜、五棱镜等
材料:各種光學玻璃、石英、CaF2及晶体
外型尺寸:4mm—200mm
尺寸公差:±0.2mm
角度偏差:5秒—3分
光学平行差:2分
面形精度: λ/10—1λ
表面質量:60/40
有效口徑:90%
鍍   膜:按客戶要求
 楼主| 发表于 2008-8-8 18:58:03 | 显示全部楼层

棱镜

2屋脊棱镜多该指标:双像差:6″
窗口
材料:氟化鈣(CaF2)、晶體 、石英、 BK7
外圓:3mm—300mm±0.1mm
中心厚度公差:±0.2mm
平行差:1秒—3分
面形精度:λ/10—2λ
表面質量:60/40
有效口徑:90%
镀膜:按客户要求
 楼主| 发表于 2008-8-8 18:58:45 | 显示全部楼层

柱面镜

类型:各種规格、尺寸平凸柱面鏡、平凹柱面鏡、雙凸柱面鏡、雙凹柱面、弯月柱面镜等
材料:各種光學玻璃、石英、晶體
焦距:±5mm—±10000mm±1%
長度:2mm—300mm±0.15mm
寬度:2mm—200mm±0.15mm
中心厚度公差:±0.2mm
中心偏:1—5分
表面精度: 2λ
表面質量:60/40
有效口徑:90%
鍍膜:按客戶要求
 楼主| 发表于 2008-8-8 18:59:36 | 显示全部楼层

球面透镜

类型:各種规格及尺寸平凸透镜、平凹透鏡、雙凸透鏡、雙凹透鏡、彎月透鏡
材料:各種光學玻璃、石英及晶體
焦距:±4mm—±10000mm±1%
外圓:3mm—220mm±0.1mm
中心厚度公差:±0.1mm
中心偏:1—5 分
面形精度:1λ?
表面質量:60/40
有效口徑:90%
鍍膜:按客戶要求
 楼主| 发表于 2008-8-8 19:01:17 | 显示全部楼层

胶合镜

类型:各種规格及尺寸胶合透镜,棱镜,柱面镜等
材料 光学玻璃及晶体材料
焦距公差         ±2%
直径公差        +0/-0.15mm
中心厚度公差 ±0.2mm
中心偏         3分
面形精度         1λ
表面质量         80/50
 楼主| 发表于 2008-8-8 19:02:04 | 显示全部楼层

平行平晶

材  料         BK7
直  径         25 mm—200 mm
厚  度        10 mm ---40 mm
面  形         λ/10
表面質量         60—40
平 行 度         1秒
 楼主| 发表于 2008-8-8 19:02:37 | 显示全部楼层

直角棱镜

材  料         光學玻璃、石英
外型尺寸         4mm—100mm
尺寸公差         ±0.2mm
角度公差         5秒—3分
光学平行差        10秒
表面精度         λ/10—1λ
表面質量         40—20
有效口徑         90%
鍍  膜         按客戶要求
 楼主| 发表于 2008-8-8 19:03:12 | 显示全部楼层

球透镜

材料:光学玻璃,石英
表面质量:60--40
椭圆度        :  0.005
直 径:         0.9 mm—50mm
镀膜        不镀膜
 楼主| 发表于 2008-8-8 19:04:13 | 显示全部楼层

石英,氟化钙透镜

材  料        石英  氟化钙晶体
焦距        ±5mm—10000 mm±1%
外  圆         4mm—200mm
直径公差(φ):          +0.0/-0.15
厚度公差         ±0.2mm
中心偏差         3分
光 洁 度         10—5
面形        1λ
通光孔径         90%
鍍  膜         按客戶要求
 楼主| 发表于 2008-8-8 19:04:51 | 显示全部楼层

楔镜

材  料         K9精退火 石英
直径公差 +0.0/-0.15
厚度公差         ±0.2mm
角度公差         30秒
面  形         λ/10
表面質量         60—40
有效口徑         90%
鍍  膜        按客戶要求
 楼主| 发表于 2008-9-2 19:54:02 | 显示全部楼层

望有意者联系

顶了………………………………………………
