激光功率能量计-探头介绍（续）

bjteo.tony · 发表于 2008-8-14 14:22:21

二极管传感器

光电二极管探测器会产生一个与光照强度成比例的电流，而且在比较大的光功率范围内都能保持高度的线性-从1nW到2mW。在这个强度水平以上，相对于1mA的响应电流。当光电二极管的电子密度太大的时候它的效率会降低，导致二极管饱和、读数降低。所以一般的探头用一个内置的filter来降低入射到探测器上光的强度水平，可以使其测量范围提高而不会饱和。另外，也可以在外部加一个可拆卸的filter可以使测量值更高。

工作原理

当一个光源，如激光器直接入射到到光电二极管探测器，就会产生一个与光强成比例的电流，这个比例与波长有关。因为许多激光器的工作功率在5mW到30mW范围内，而大多数光电管的饱和功率为2mW，所以探头在结构中加内置的filter，可以使得探头可以测量到30mW不会饱和。如果再加上另外一个可拆卸的filter，可以测量到3W或更高。

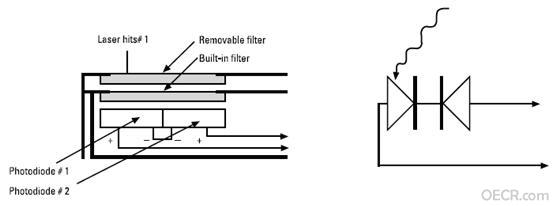

一般表头部分将信号放大，来显示探头接收到的功率值。因此表头的放大电路部分需要做得非常好，使得噪声水平降低。只有这样当二极管类型的探头与表头配合使用时，动态范围才会大-可能从pW级到W级。下面是一种光电管探头的示意图。它使用的双探测器相对连接的技术，可以消除同时照射到两个探测器上相等的部分（即背景光）。

校准和精度

不同光电探测器的灵敏度不同，而且也会随波长变化，这一点大家都知道，对硅材料的波长相应曲线大家就更熟悉了。因此需要对光电管探头按照严格的标准单独标定，而且应该是在整个光谱范围每隔几个nm标定。整个标定过程应该由计算机控制的单色仪来完成的。通常在标定的波长位置精度能达到+/-3%。光电管探测器的线性度是非常高的，因此这方面因素产生的误差可以忽略不计。

牛郎 · 发表于 2008-8-19 14:43:52

激光器常用测量仪器的工作原理平时知识积累不多，这篇文章很实用．谢谢！

彩色激光 · 发表于 2008-8-19 15:41:53

的确不错，但是觉得少了点，还有其他类型的探头没介绍。

NEWPORT的918D探头就带有高达1000倍的FILTER。

ZJH1688 · 发表于 2008-8-19 20:55:17

文章的确不错,就是可惜没有放大电流电路.

bjteo.tony · 发表于 2008-8-20 08:25:56

一般放大电路做在表头部分，的确没有相关资料，不知哪位可以分享一下

激光功率能量计-探头介绍
http://bbs.oecr.com/thread-73606-1-3.html

xingsuo · 发表于 2008-10-25 09:47:42

re，很不错的资料～～～～～～～～～～～～～～～～

opel · 发表于 2008-10-25 16:39:53

楼主能不能把热释电探头部分的内容也发上来啊，顶。

scybwxg · 发表于 2009-6-1 23:55:18

学习了。不错的资料。

WILL_NJ · 发表于 2009-6-2 19:30:24

学习了。不错的资料。

风行水上 · 发表于 2009-8-5 21:03:24

好文要顶！！！！！！

中国农民 · 发表于 2009-8-14 16:59:06

学习了。不错的资料。

full92 · 发表于 2009-8-15 10:08:13

好资料，长见识了，要是有其他资料再继续补充啊
