线激光器在轮胎检测中的应用

武立强

线激光器在轮胎检测中的应用

线激光器在轮胎检测中，主要应用于测量轮胎的外轮廓，可以快速、高效的测量轮胎在不同载荷情况下的变形情况。

1.      系统介绍

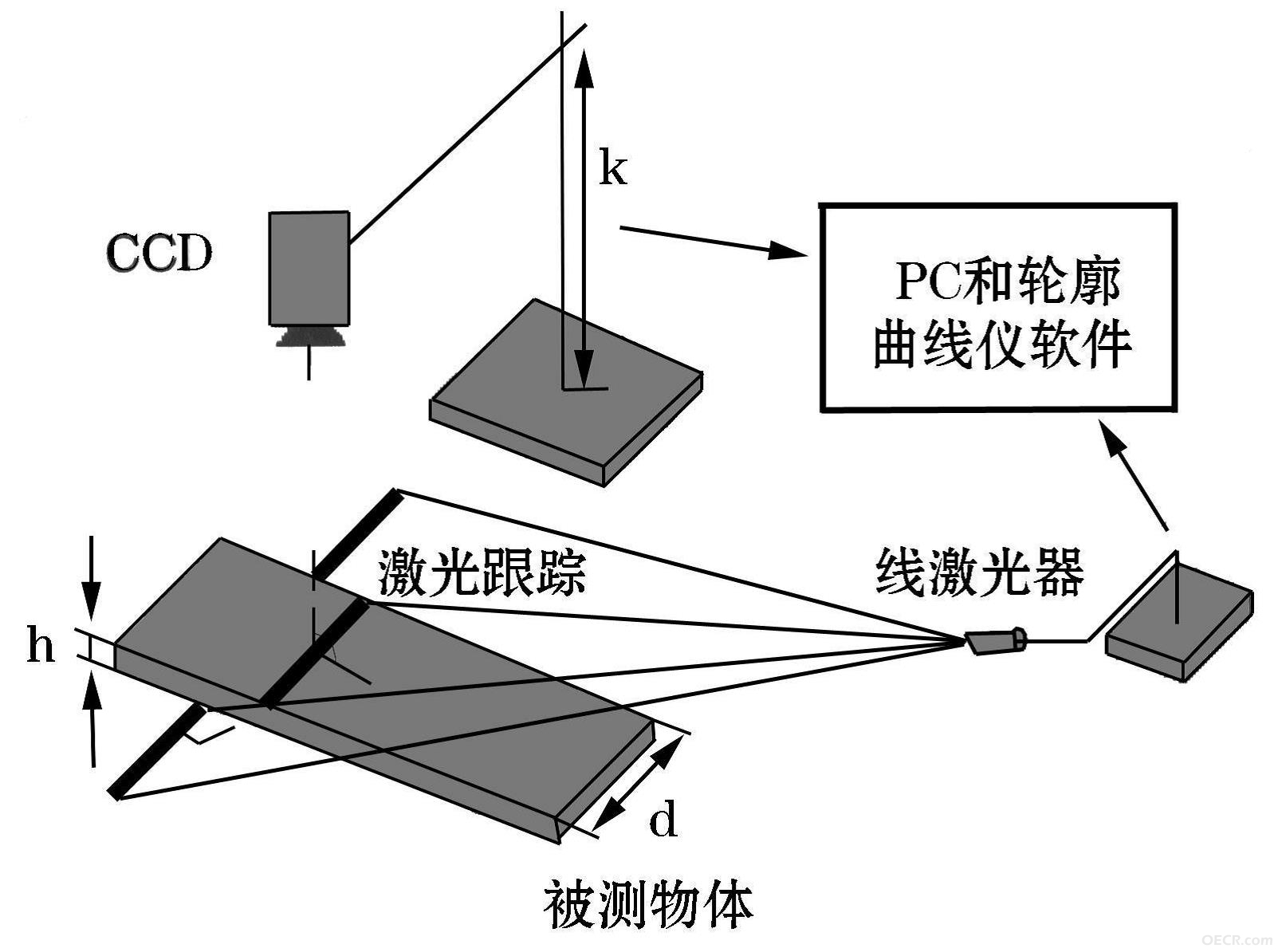

测量系统由线激光器、CCD 照相机、计算机和相关软件组成。图1 为用线激光器进行测量的原理示意图。线激光跟踪是在被测物体垂直入射的部位,CCD照相机直接对准激光跟踪。物体变形程度的测量是以探测激光波阵面的变化为基础的。

所用线激光器如下：

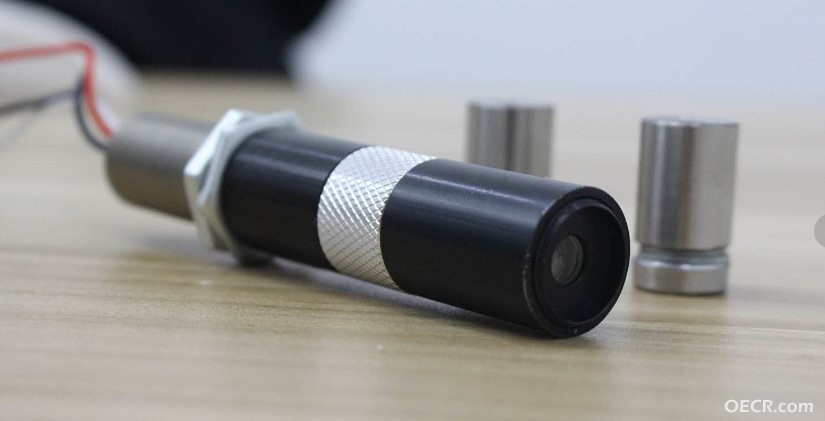

YH-L06-660-100-500(0.1)-60(660nm,100mw,线宽0.1mm@工作距离500mm，扇角60)

2.      系统标定

系统标定是对整体测量系统的精度进行确定的过程。一般的安装方式为激光器垂直于被测物体表面安装，以测量被测物体的宽度（x方向）、高度（z方向）。

可以利用常用的标定板对系统进行标定。

3.      测量结果

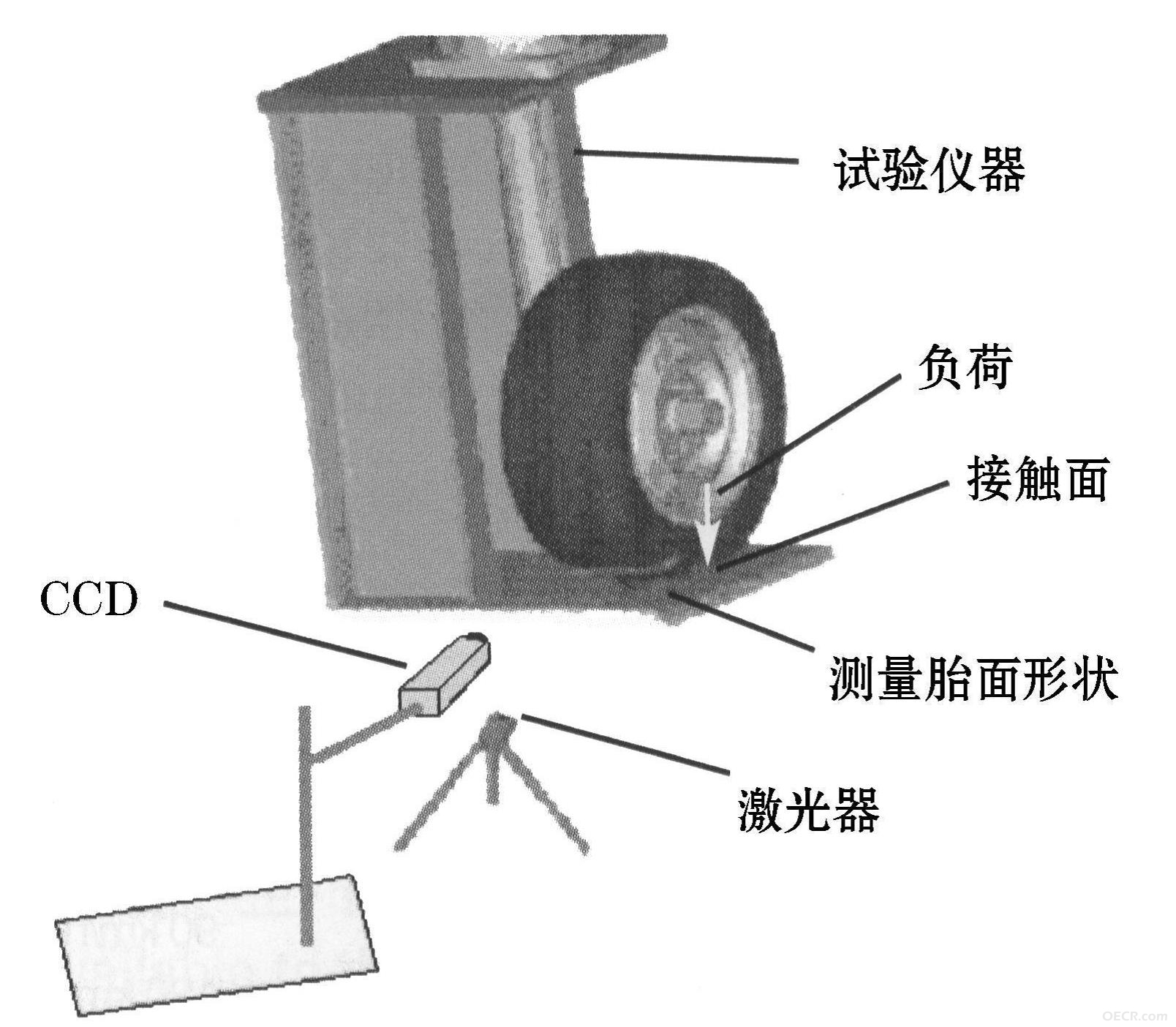

实际测量如下图所示：

激光照射如下图所示：

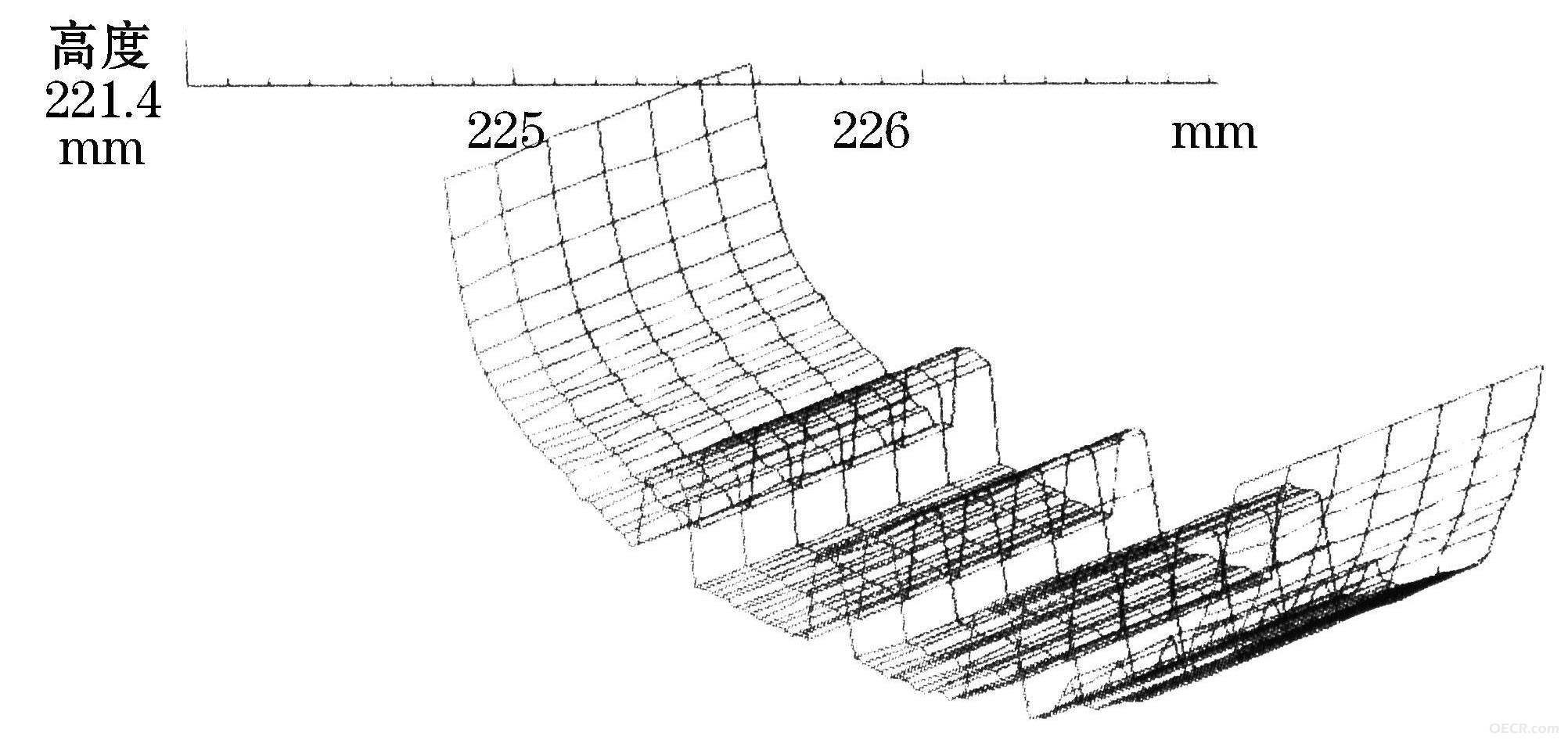

最终获得的轮胎扫描图像如下图：
