【超小型投影仪拆解2】复眼透镜引人关注（二）

Aquatimer

上接本站报道【CES】美国Displaytech超小型投影仪LCOS实现小型化。

图1 从散热用铜板上拆下光学模块。RGB的LED安装在铜板上。另外，右上方为光学模块，右下方为铜板，左下方为主板。

图2 PK101的LED光源。从右到左依次为红色（R）、绿色（G）、蓝色（B）。安装LED的柔性底板上刻有“Young Optics”的标志。

图3 上侧金属外壳的内侧。贴有推测是散热用的薄板。

图4 光学模块的内部。图片上方为LED光源，右下方为显示元件DMD，左下方为配备投射透镜的部分。另外，拆下LED和DMD后，将DMD放在中央进行拍摄。

图5 “复眼透镜”。采用加工表面，阵列状排列多个小透镜的形状。
　　打开“PK101”的外壳后取出光学模块（参阅拆解1）。在拆解光学模块之前，首先拆下安装在模块周围的铜板（图1）。拆卸铜板的同时，拆下连着铜板的红绿蓝（RGB）LED光源。安装光源的柔性底板上刻有台湾扬明光学(Young Optics)的标志（图2）。虽然不清楚LED的生产厂商，但估计“可能是台湾厂商制造”（日本某LED厂商的营销主管）。

　　这是利用安装在模块上的铜板扩散LED光源背面产生的热量。采用通过铜板向投影仪上侧的金属外壳传导热量进行散热的构造。因此，PK101上既没有空冷用的散热片，也没有通气孔。机身上只有扬声器孔。

　　另外，在连接铜板的机身内侧贴有推测是用来散热的薄板（图3）。其作用是向机身高效率导热以提高散热性。除LED以外，显示元件DMD的驱动LSI和影像处理LSI也“是巨大的热源”（某技术人员）。因此，这种薄板像连接DMD驱动LSI和影像处理LSI那样贴在了金属机身的内侧。

关注复眼透镜

　　终于拆开了光学模块。光学设计“基本相同”（精通投影仪的技术人员），不过使用了特殊的光学部件。技术人员注意到，这是表面采用了阵列状排列多个小透镜的“复眼透镜”（图4、5）。该透镜用作将射入显示元件DMD的光的亮度均匀化、减轻影像亮度不均匀的“积分器（Integrator）”。一般采用DMD的投影仪都是将“棒透镜（Rod Lens）”作为积分器的。

　　复眼透镜的每个透镜都采用平行四边形，似乎“是为了提高光射入每个DMD的μm级微小镜面的效率而做的改进”（精通投影仪的技术人员）。除这种透镜外，为提高光射入DMD微小镜面中的效率，还在DMD周围倾斜放置了水平和垂直方向的镜子。

　　至此，PK101的拆解告一段落。接下将来拆解美国3M生产的“MPro110”。（未完待续）
图片如下:

workhard

楼主辛苦了，请继续下去。等待中！      fly eye的应用广泛吗？

Aquatimer

谢谢，关于flyeye过去只有耳闻，也未曾亲见，我想flyeye应该是在收光效率上一个不错的solution，但愿将来有时间好好弄懂它 ^^

微透镜

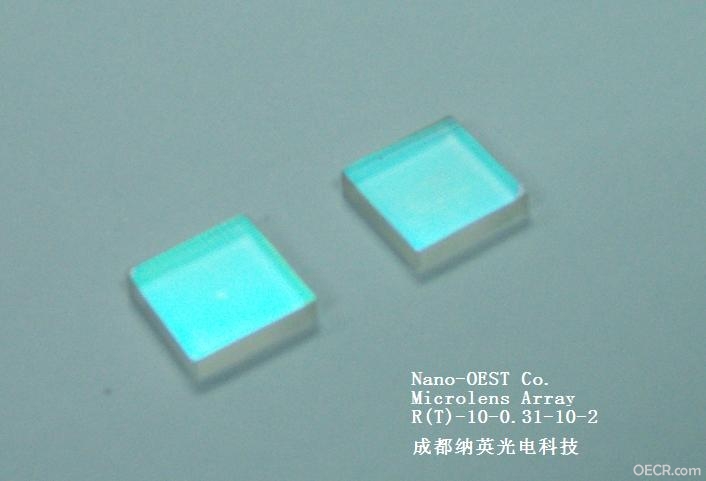

复眼透镜常用于光束的匀化中，其中尤其以LED、LD的光束整形为主要应用，本公司（成都纳英光电科技有限责任公司）恰好能够制作各类型的微透镜、微透镜阵列。

微透镜

如果大家在投影仪的光束匀化中有什么问题，欢迎来邮探讨
