长方形光斑的大功率LED路灯透镜设计

uplight · 发表于 2009-1-16 09:45:08

本帖最后由 uplight 于 2009-1-16 09:47 编辑

各种角度的LED透镜设计与培训、大功率LED非球面光学透镜
地面长方形光斑的大功率LED路灯的LED透镜设计
汽车、摩托车、自行车车灯反射碗设计、光学模拟培训
ECE-R112、ECE-R113近光反射罩设计、光学模拟培训
联系方式 QQ:499362006 225505@163.COM

uplight · 发表于 2009-1-16 09:45:44

外部微分曲面法作LED透镜的曲面，具体步骤：
首先用Matlab算出曲面，
然后用proe建模，
最后用speos2008光学模拟软件进行仿真。

uplight · 发表于 2009-1-16 09:46:57

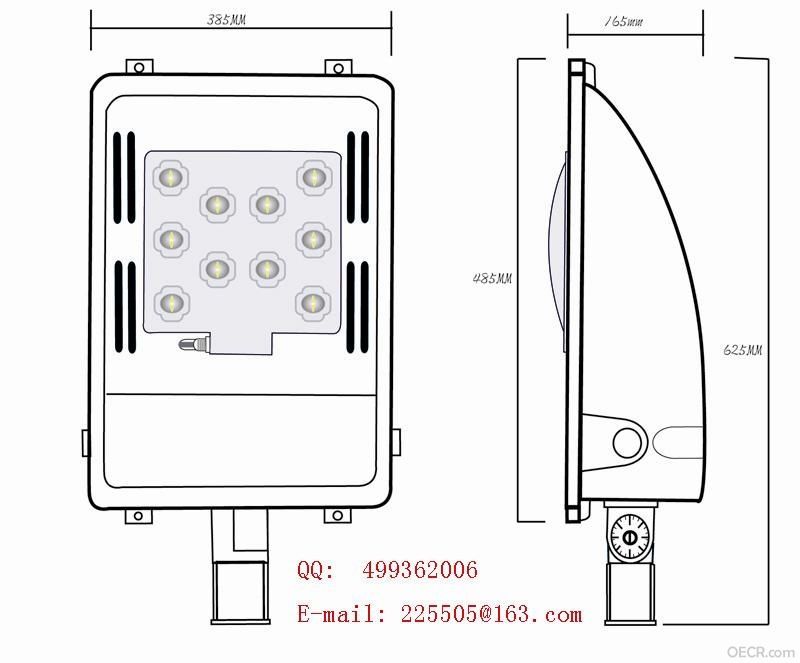

The second LED Street Lights were taken asymmetrical free-form lens
can be equipped with rectangular light directly from a single LED
optical components to complete.

uplight · 发表于 2009-1-16 09:48:29

我来秀一下我个人的LED路灯二次光学透镜设计的文件。
只是交流，欢迎大家发帖讲讲自己的LED LENS DESIGN

《。。。。。。。》 ~Tg7(8eZ8
前言： pRU'f6J
本透镜为二次光学路灯透镜，专为。。。。。。。白光LED配套设计，不具有和其他LED的广泛配套的通用性。 M9xl
本技术文件均以单颗LED为仿真条件，光通量＝100流明，白光，灯杆高度6米。实际情况如果路灯灯头是若干颗LED，则相应地面照度值叠加。实际情况如果路灯灯杆高度是其他尺寸，则地面长方形区域按比例缩放、且区域内光通量不变、照度按比例缩放。

uplight · 发表于 2009-1-16 09:49:14

本二次光学透镜设计结果的提交，含有7个文件，分别是：
透镜三位立体图 STP格式、
透镜平面图 DXF格式、
透镜与LED的三位立体装配图STP格式、
透镜与LED的装配尺寸公差平面图 DXF格式、

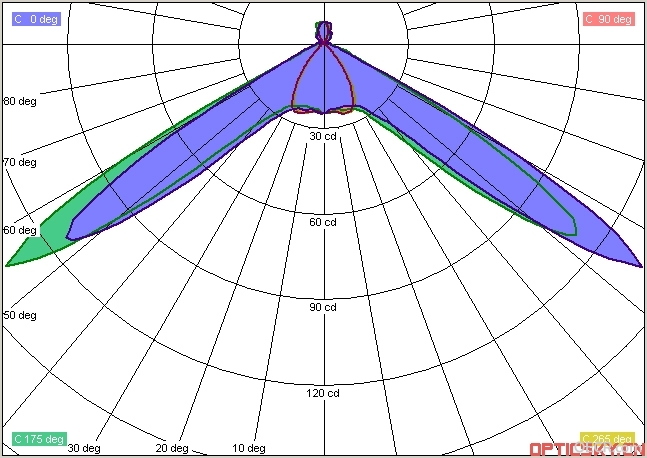

设计结果的配光曲线图 IES格式、
设计结果的地面照度图 XMP格式、
二次光学透镜设计文件中文PDF 格式。

本PDF格式技术文件包含下列内容：
本二次光学透镜设计要求
本二次光学透镜设计结果
设计流程简介
透镜材料及要求
开模说明及要求
注塑工艺及要求
二次光学透镜制造经验及警示
知识产权说明及后记

uplight · 发表于 2009-1-16 09:49:45

单颗LED＋二次光学透镜、6米灯杆情况下，地面平均照度及均匀度：

地面18米×6.0米照射的长方形区域内，平均照度＝0.53 Lx ，均匀度＝0.80

地面21米×7.2米照射的长方形区域内，平均照度＝0.46 Lx，均匀度＝0.65

uplight · 发表于 2009-1-16 09:50:22

欢迎大家发帖讲讲自己的LED LENS DESIGN。。。。。。。

uplight · 发表于 2009-1-16 09:55:42

本人使用光学软件：
speos、speos caa、optisworks、asap2008 v2r1

ccyun · 发表于 2009-1-16 22:21:51

楼主辛苦了，学习学习

oucbobo · 发表于 2009-1-18 14:16:44

对楼主的“Matlab算出曲面”这一步比较感兴趣，望楼主不吝共享。

southtown · 发表于 2009-1-30 16:34:56

同10# 个人初接触matlab不怎么了解

uplight · 发表于 2009-2-20 16:51:33

本人设计路灯专用照明光学系统：矩形光斑聚光透镜，
朗伯式LED发光后，通过透镜
使地面获得理想的矩形照度分布，
整灯的配光曲线为标准蝙蝠式，
LED隧道灯、大功率LED路灯透镜 led lens
LED透镜材料推荐
地面长方形光斑的大功率LED路灯的LED透镜设计
1w的LED，设计透镜需要一周，
2～10w的LED，设计透镜需要10天，
10w以上的LED，设计照明光学系统，需要二周，
求兼职 QQ:499362006 225505@163.COM
联系：13530489089
