此相板的镀膜夹具怎样制作?

候鸟 · 发表于 2009-5-23 08:52:17

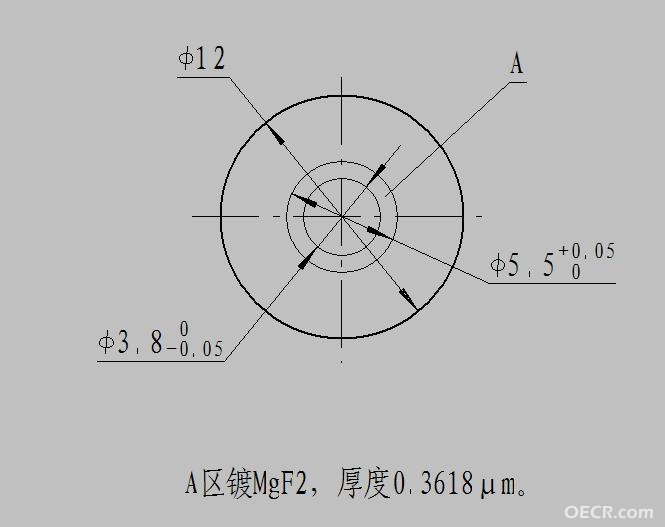

现在想要在一块厚度为1mm的圆形平板玻璃上镀MgF2，镀膜区域为一个圆环，具体尺寸如图所示，要求此区域内的膜厚必须均匀一致。它的夹具该怎样制作呢？请各位大侠赐教！谢谢！

宇宙深处 · 发表于 2009-5-23 11:20:33

只有A 区要镀的话，用不锈钢板挖一个圆即可

候鸟 · 发表于 2009-5-23 11:40:39

只有A 区要镀的话，用不锈钢板挖一个圆即可
宇宙深处发表于 2009-5-23 11:20

这样的话岂不是连直径为3.8的圆形区域也被镀膜了?不合要求啊!

北方孤鹰 · 发表于 2009-5-23 14:28:19

这个用环形夹具好像边缘很难均匀听说是用照相复制在你坏带外区域涂一层膜之后你在镀MGF2 普通夹具就好了

风光影 · 发表于 2009-5-23 16:36:18

这个用环形夹具好像边缘很难均匀听说是用照相复制在你坏带外区域涂一层膜之后你在镀MGF2 普通夹具就好了
北方孤鹰发表于 2009-5-23 14:28

正确，不过代价要大一点

候鸟 · 发表于 2009-5-23 17:32:48

5楼的高手，能否详细一点？谢谢！

jhxxmlhk · 发表于 2009-5-23 20:02:17

方法1：低温镀膜可以实现。用UV Tap贴不镀膜的区域，做治具固定好，小心尺寸问题。然后镀膜，建议镀宽带AR，低温MgF2性能不好！完了再UV固化UV Tap，撕掉Tap就可以了。
方法2：丝网印刷屏蔽不镀膜的区域，这个尺寸精度高，镀膜后再去掉印刷的保护油墨。高温镀膜也可以，要选用耐高温的保护油墨。

jhxxmlhk · 发表于 2009-5-23 20:05:18

金属治具不建议使用，也是可以做的，我使用过，给腾龙做的产品，还是球面的玻璃。但要实验好了才可以，主要是尺寸问题，可能镀膜区域均匀性会不好，如果回转是行星式的会好点。

gxbm · 发表于 2009-5-23 20:41:20

照相复制就可以，哪有那么啰嗦。

gxbm · 发表于 2009-5-23 21:08:01

找我吧，我给你做。站内发消息。

gxbm · 发表于 2009-5-23 21:11:18

站内发消息给我联系方式。我给你做吧

候鸟 · 发表于 2009-5-24 08:51:25

非常感谢各位的指教！
10楼的哥们，有需要时我会站内发消息联系您的，谢谢了！
