大家评点下我做的红外连续变焦系统，谢谢

jackbob08 · 发表于 2009-11-19 09:53:41

学做变焦，从高斯结构构建开始练练手。
目标靶面384*288，像元25um。使用了一片ZnSe和5片锗，还使用了一个非球面。TOTR 为190mm
焦段是30~99mm，F数是1。
变焦结构图和中焦结构图

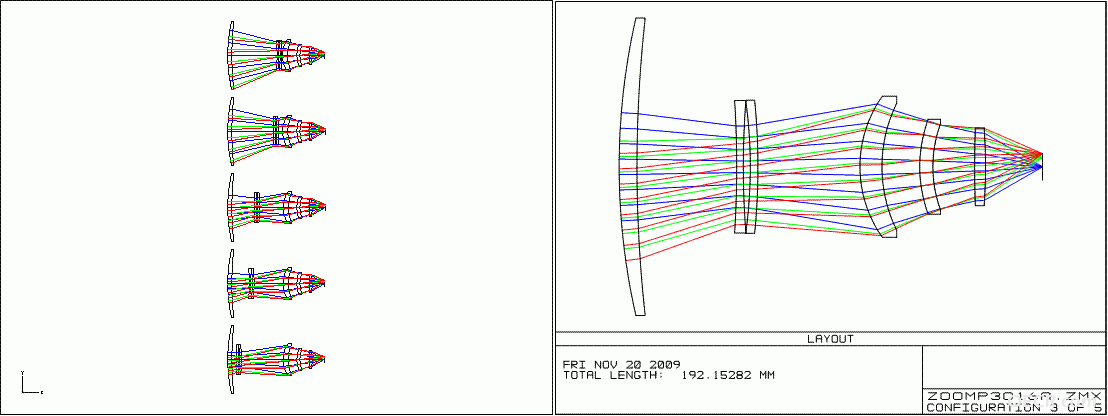

系统

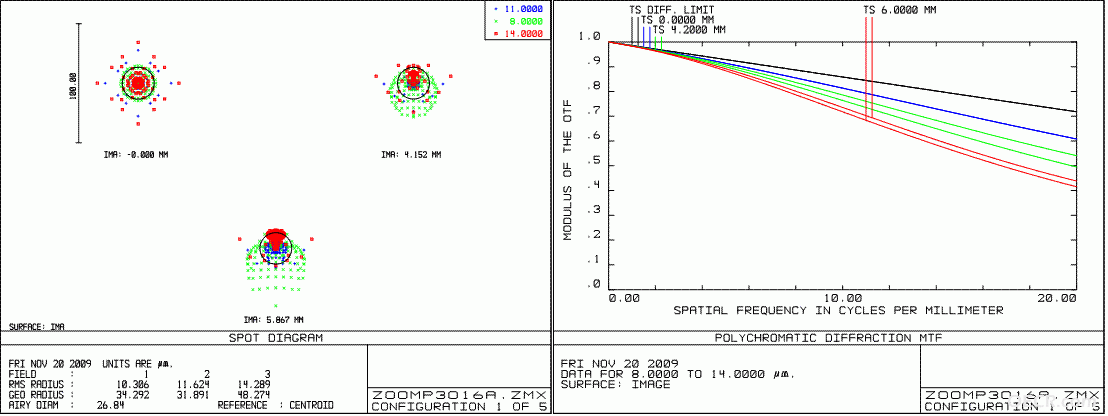

短焦

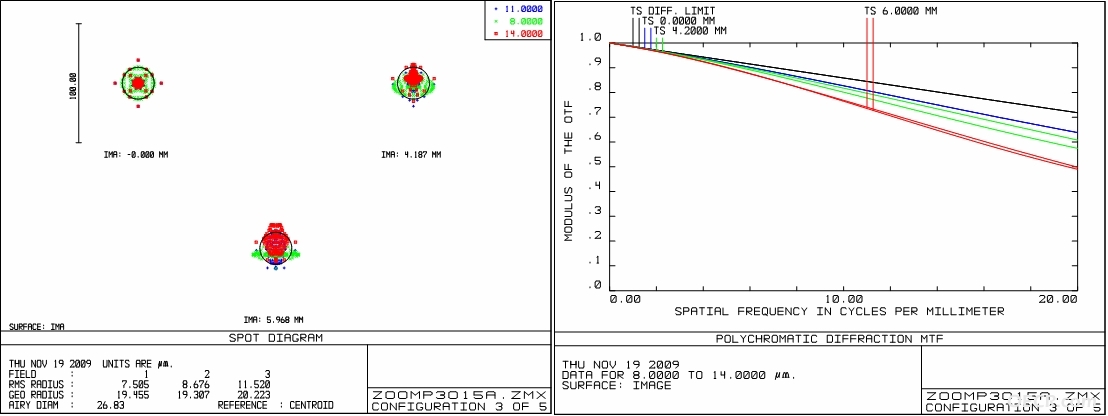

中焦

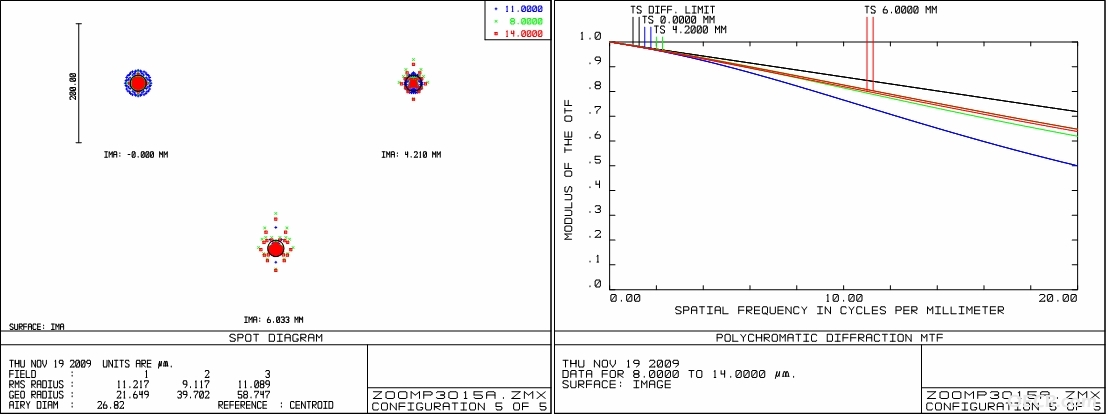

长焦

dnke · 发表于 2009-11-19 21:05:38

有些镜片太薄了
有些镜片太薄了

jackbob08 · 发表于 2009-11-20 09:24:49

有些镜片太薄了
有些镜片太薄了
dnke 发表于 2009-11-19 21:05

开始对凸透镜的边缘限制是大于2mm，考虑锗比较脆
现在控制到4mm，凹透镜中心是大于3mm，现在行不

lillman · 发表于 2009-11-20 22:11:54

不知道使用波段是多少？
总长有点长，非球面玻璃一般都很少用，锗或ZnSe就更少，加工出来的非球面镜片就是天价。
其他的留给其他人说了.

ciomwy · 发表于 2009-11-20 23:44:21

红外材料的吸收比较大,镜片多的话,透过率会降低很多, 上述设计在20lp/mm像质还不错,其他的加工性能似乎比较难一些.

busiyouling · 发表于 2009-11-21 22:35:25

镜片厚度需要控制下，尤其是前片透镜，本来孔径就比较大，对于实际加工可能会有影响，看以参考有关于光学加工方面的书，那上都有多大口径，需要中心厚度（负透镜），边缘厚度（正透镜）最少量。
还有请问下楼主，此连续变焦仅仅是采用一个组份移动就可以解决？对于像质应该可以了。

jackbob08 · 发表于 2009-11-21 22:35:45

本帖最后由 jackbob08 于 2009-11-21 22:41 编辑

不知道使用波段是多少？
总长有点长，非球面玻璃一般都很少用，锗或ZnSe就更少，加工出来的非球面镜片就是 ...
lillman 发表于 2009-11-20 22:11

波段是8-14um的长波红外，mtf图有注明的；
总长目标值多少比较合理，我试过负组补偿结构，结果还更长。。。。。。
现在这个结构不用非球面比较困难，回头再试试。不过红外用非球面的的还是较常见，包括定焦镜头产品，可以简化结构，红外材料贵啊

busiyouling · 发表于 2009-11-21 22:37:08

回复 4# lillman

波段范围从图中就可以看出8~14um，我感觉红外系统采用非球面很正常吧。

busiyouling · 发表于 2009-11-21 22:38:00

再想问下，非球面用的几阶的？

jackbob08 · 发表于 2009-11-21 22:49:38

补偿组有移动的，图小没看出来吧；非球面用到6次

jinningkip · 发表于 2009-11-22 08:56:23

总体看，效果很好！
只是从图中看不出补偿组是那片？

damao01 · 发表于 2009-11-23 15:33:31

波段范围是8~14um，采用非球面没有问题，对透过率要求是多少啊，镜片面型加工难度比较大吧
